Examine a figura abaixo.

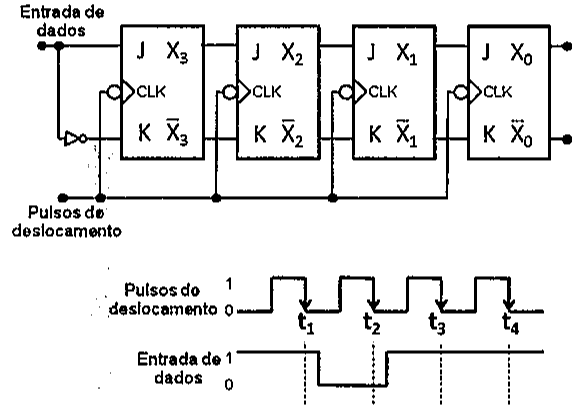

Registrador de deslocamento com quatro flip-flops JK (X3 a X0), entrada de dados em J de X3 e invertida em K, pulsos de deslocamento comuns; abaixo, diagrama temporal dos pulsos t1 a t4 e da entrada de dados.

Registrador de deslocamento com quatro flip-flops JK (X3 a X0), entrada de dados em J de X3 e invertida em K, pulsos de deslocamento comuns; abaixo, diagrama temporal dos pulsos t1 a t4 e da entrada de dados.

Determine a sequência de bits X₃X₂X₁X₀ após o instante de tempo t₄ e assinale a opção correta.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
