Questão 15 — Reações de Apoio em Vigas (Estática) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Estática Reações de Apoio em Vigas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Azul

Gabarito disponível

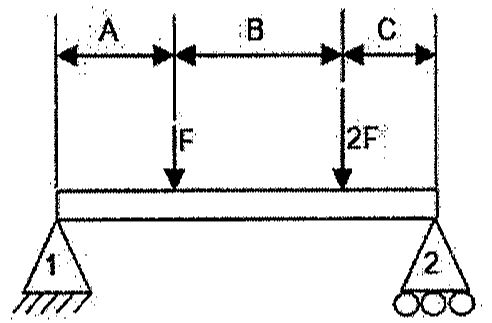

Considere a viga biapoiada abaixo.

Viga biapoiada com apoio fixo 1 à esquerda e apoio móvel 2 à direita; carga F aplicada à distância A do apoio 1, carga 2F aplicada após o trecho B, restando o trecho C até o apoio 2.

Viga biapoiada com apoio fixo 1 à esquerda e apoio móvel 2 à direita; carga F aplicada à distância A do apoio 1, carga 2F aplicada após o trecho B, restando o trecho C até o apoio 2.

Com base nessas informações, o módulo da reação no apoio da viga em 1 será de:

Selecione uma alternativa A) F(2C+B)/(A+B+C) B) F(3A+2B)/(A+B+C) C) F(3C+B)/(A+B+C) D) F(2A+B)/(A+B+C) E) F(3C+2B)/(A+B+C)

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2024 — Mecânica, prova Azul — página 2
