Analise o desenho abaixo, no qual as cotas estão em milímetros.

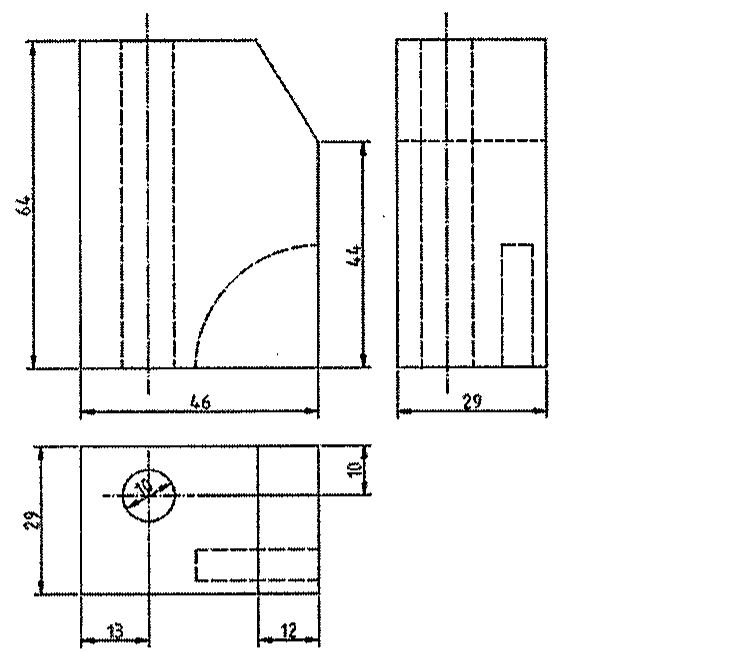

Três vistas ortográficas de uma peça com cotas em milímetros: 64, 44, 46, 29, 10, 13, 12 e diâmetro 10, com linhas ocultas indicando furo e rasgo.

Três vistas ortográficas de uma peça com cotas em milímetros: 64, 44, 46, 29, 10, 13, 12 e diâmetro 10, com linhas ocultas indicando furo e rasgo.

Com base nessas informações, assinale a opção correta.

Selecione uma alternativa A) A peça representada possui um furo cego de 10 mm de diâmetro por 64 mm de profundidade. B) A altura da peça representada é 29 mm. C) A peça possui um arredondamento entre a face superior e a face lateral direita. D) A peça se encontra representada no 3º diedro. E) A peça representada possui um rasgo com aberturas para sua face lateral direita e face inferior.
