Considere a treliça abaixo.

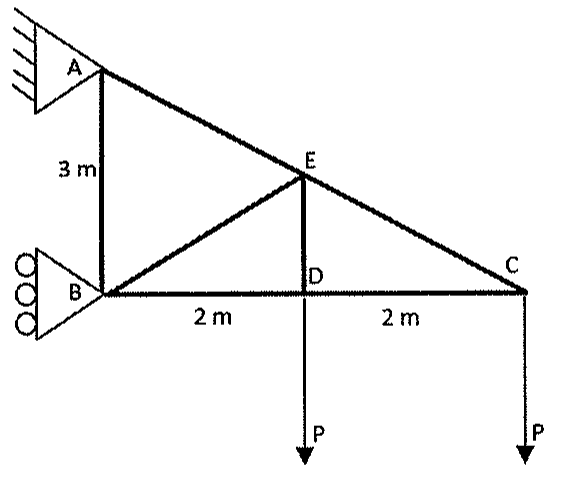

Treliça com apoio fixo em A e apoio móvel em B, distância vertical AB de 3 m; barras AE, EC, BD, DC, BE, ED; trechos BD e DC de 2 m cada; cargas P verticais aplicadas nos nós D e C.

Treliça com apoio fixo em A e apoio móvel em B, distância vertical AB de 3 m; barras AE, EC, BD, DC, BE, ED; trechos BD e DC de 2 m cada; cargas P verticais aplicadas nos nós D e C.

Com base nessas informações, o esforço sobre a barra BE é de:

Selecione uma alternativa A) compressão com módulo de 4/3 P. B) tração com módulo de 1/2 P. C) tração com módulo de 4/3 P. D) compressão com módulo de 5/4 P. E) compressão com módulo de 5/6 P.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2024 — Mecânica, prova Azul — página 2
