Analise o elemento do sistema hidráulico abaixo:

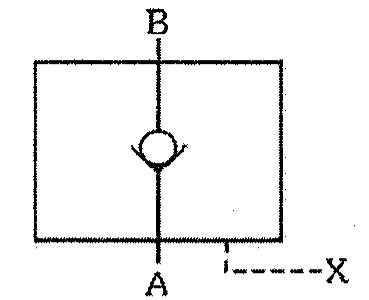

Símbolo hidráulico em retângulo com vias A e B, esfera sobre assento na linha entre A e B e linha tracejada de pilotagem X.

Símbolo hidráulico em retângulo com vias A e B, esfera sobre assento na linha entre A e B e linha tracejada de pilotagem X.

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004.

Com base nessas informações, é correto afirmar que o elemento representa:

Selecione uma alternativa A) uma válvula de retenção simples. B) um filtro. C) uma válvula direcional. D) uma válvula de retenção com desbloqueio. E) uma válvula de segurança.
