Questão 30 — UML — Diagrama de Classes (Engenharia de Software) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Engenharia de Software UML — Diagrama de Classes

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico do Corpo Auxiliar da Marinha (CP-T) — Informática · Caderno Amarela

Gabarito disponível

Analise o Diagrama de Classe e as afirmativas sobre ele apresentadas abaixo, assinalando a seguir a opção correta.

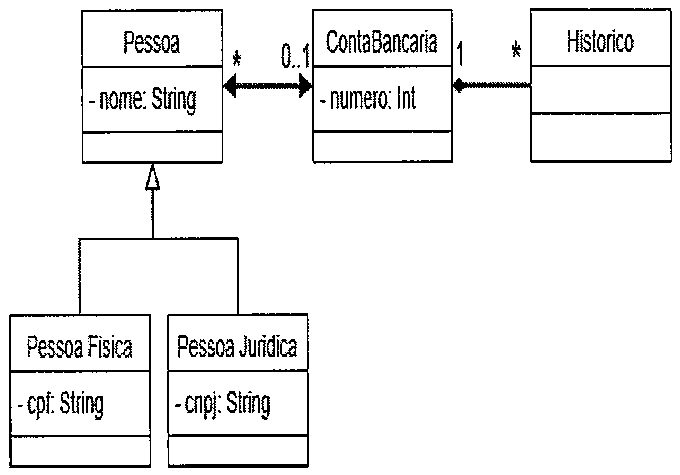

Diagrama de classes UML. Classe Pessoa (atributo - nome: String) ligada por associação bidirecional à classe ContaBancaria (atributo - numero: Int), com multiplicidade * no lado de Pessoa e 0..1 no lado de ContaBancaria. ContaBancaria ligada à classe Historico (sem atributos) por uma linha com losango preenchido junto a ContaBancaria, com multiplicidade 1 no lado de ContaBancaria e * no lado de Historico. As classes Pessoa Fisica (atributo - cpf: String) e Pessoa Juridica (atributo - cnpj: String) ligam-se a Pessoa por seta de generalização (triângulo vazado).

I- É permitido que uma Pessoa possua várias Contas Bancárias.
II- Uma Conta Bancária pode pertencer a várias Pessoas.
III- As classes Pessoa Física e Pessoa Jurídica são subclasses da classe Pessoa.
IV- Ao excluir uma Conta Bancaria o Histórico permanece visível.
V- O relacionamento entre as classes Pessoa e Conta Bancária é uma associação.

Selecione uma alternativa A) Apenas as afirmativas II e III estão corretas. B) Apenas as afirmativas II, III e V estão corretas. C) Apenas as afirmativas I, II e III estão corretas. D) Apenas as afirmativas II, III, IV e V estão corretas. E) Apenas as afirmativas I, III, e IV estão corretas.
