Examine as figuras abaixo.

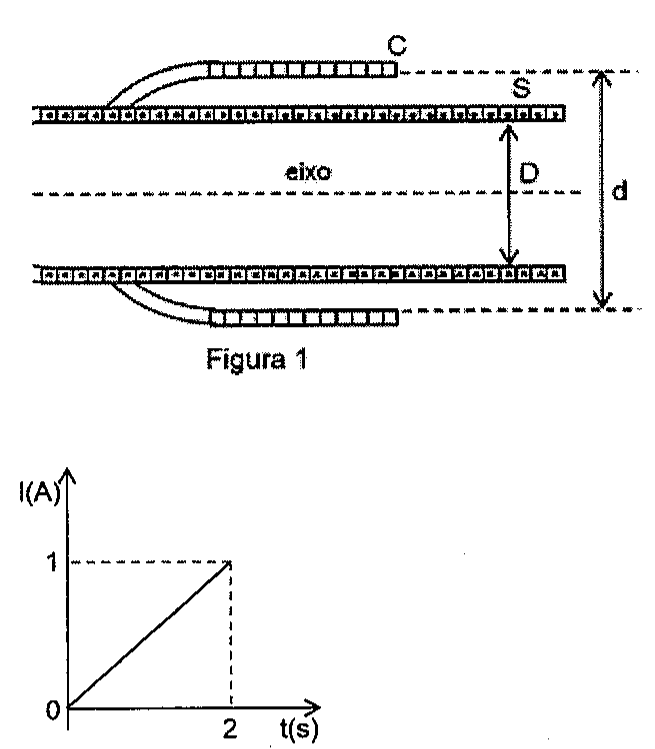

A figura 1 ilustra um solenoide ideal S, longo, e uma bobina C, ambos em corte. O solenoide possui 1,00×10⁴ espiras por metro, diâmetro D = 4,00 cm e conduz uma corrente elétrica I que varia com o tempo da forma indicada na figura 2. A bobina C é coaxial com o solenoide, possui 1,00×10² espiras e diâmetro d = 6,00 cm. Calcule o valor absoluto da força eletromotriz induzida na bobina, em volts, enquanto a corrente no solenoide estiver variando e assinale a opção correta.
Dados: Permeabilidade magnética do meio no interior do solenoide: 4π×10⁻⁷ T.m/A; e
considere π = 3.
