Questão 17 — Amplificadores Operacionais — Amplificador Somador Não Inversor (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Analógica Amplificadores Operacionais — Amplificador Somador Não Inversor

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP/2025) — Eletrônica · Caderno Amarela

Gabarito disponível

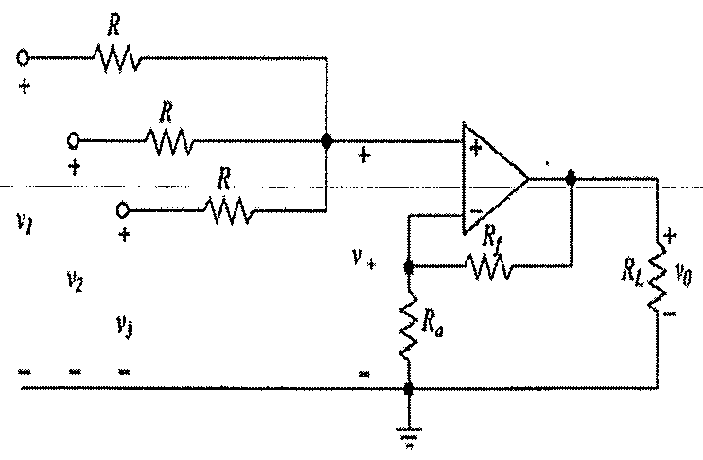

Observe o circuito abaixo:
Circuito com amplificador operacional: três entradas v1, v2 e v3, cada uma por um resistor R, ligadas à entrada não inversora; resistor Rf entre a saída e a entrada inversora, resistor Ra da entrada inversora ao terra; carga RL com tensão v0 na saída.

Circuito com amplificador operacional: três entradas v1, v2 e v3, cada uma por um resistor R, ligadas à entrada não inversora; resistor Rf entre a saída e a entrada inversora, resistor Ra da entrada inversora ao terra; carga RL com tensão v0 na saída.

Determine a expressão para a tensão Vₒ e assinale a opção correta.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2025 — página 5
