Observe o circuito abaixo.

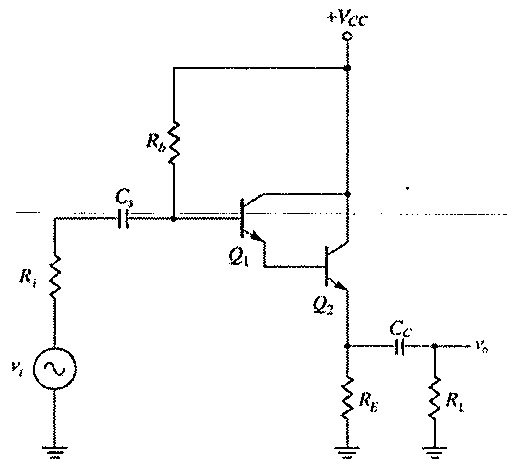

Circuito com par Darlington formado pelos transistores Q1 e Q2: fonte vi com resistor Ri e capacitor Cs na entrada, resistor Rb de polarização ligado a +Vcc, resistor RE no emissor de Q2 e saída vo por capacitor Cc sobre a carga RL.

Circuito com par Darlington formado pelos transistores Q1 e Q2: fonte vi com resistor Ri e capacitor Cs na entrada, resistor Rb de polarização ligado a +Vcc, resistor RE no emissor de Q2 e saída vo por capacitor Cc sobre a carga RL.

Os transistores Q₁ e Q₂ são NPN e configurados como um par Darlington. Sabendo que o ganho de corrente de cada transistor individual é β, e desconsiderando as capacitâncias parasitas e a corrente de fuga, assinale a opção correta sobre o comportamento dinâmico do circuito em regime de pequeno-sinal.

Selecione uma alternativa A) O ganho de corrente total do par Darlington é aproximadamente igual a β, pois apenas o transistor Q₂ amplifica a corrente. B) A impedância de entrada do circuito é reduzida em comparação com um único transistor, pois o par Darlington apresenta duas junções base-emissor. C) A impedância de saída do circuito é maior do que a de um emissor comum tradicional, o que torna o circuito inadequado para aplicações de buffer. D) A tensão Vₒ está aproximadamente em fase com Vᵢ, e o circuito apresenta alto ganho de corrente e elevada impedância de entrada. E) A principal função de RE é desacoplar a entrada do circuito, reduzindo a impedância de entrada e aumentando a distorção.
