O bloco lógico da figura abaixo é equivalente a qual porta lógica?

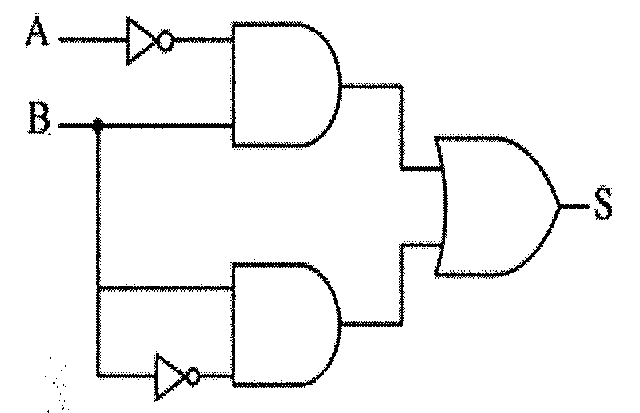

Circuito lógico com entradas A e B: A invertido e B entram numa porta AND; B e B invertido entram em outra porta AND; as saídas das duas portas AND entram numa porta OR com saída S.

Circuito lógico com entradas A e B: A invertido e B entram numa porta AND; B e B invertido entram em outra porta AND; as saídas das duas portas AND entram numa porta OR com saída S.

Ver gabarito

Gabarito: A
