O circuito abaixo equivale a qual porta lógica?

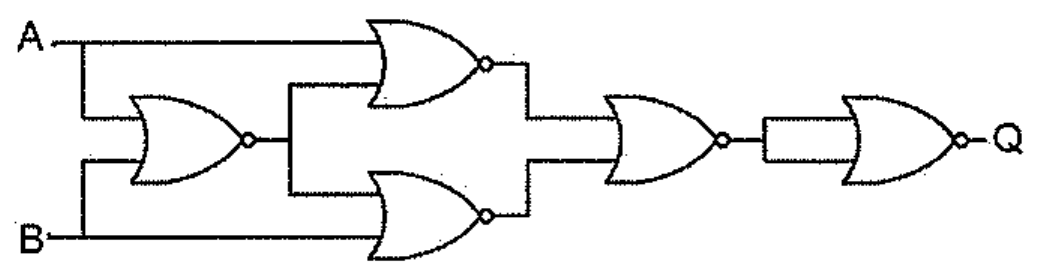

Circuito lógico com entradas A e B: uma porta NOR de entrada recebe A e B; sua saída alimenta duas portas NOR, uma também ligada a A e outra a B; as saídas dessas duas portas entram em uma quarta porta NOR, cuja saída alimenta as duas entradas de uma quinta porta NOR, que gera a saída Q.

Circuito lógico com entradas A e B: uma porta NOR de entrada recebe A e B; sua saída alimenta duas portas NOR, uma também ligada a A e outra a B; as saídas dessas duas portas entram em uma quarta porta NOR, cuja saída alimenta as duas entradas de uma quinta porta NOR, que gera a saída Q.

Ver gabarito

Gabarito: D
