Analise as vistas ortográficas na figura abaixo e assinale a opção correta.

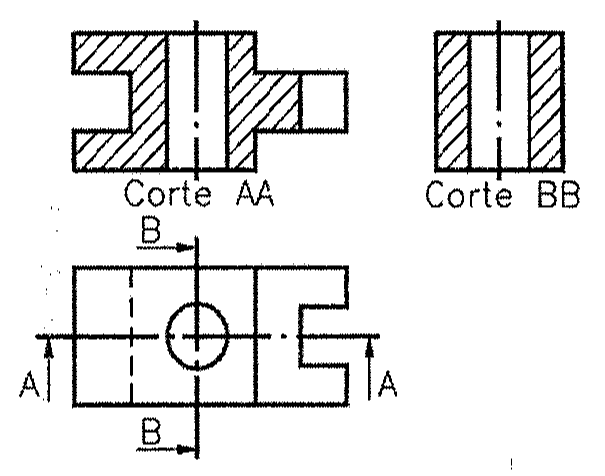

Desenho técnico com Corte AA e Corte BB na parte superior e, abaixo, vista com as indicações dos planos de corte A-A e B-B.

Desenho técnico com Corte AA e Corte BB na parte superior e, abaixo, vista com as indicações dos planos de corte A-A e B-B.

Selecione uma alternativa A) A vista frontal traz a indicação dos dois cortes. B) A vista inferior é representada pelo corte AA. C) A vista lateral não está representada em corte. D) Uma das vistas representadas em corte é a vista frontal. E) A vista superior é representada pelo corte BB.

Ver gabarito

Gabarito: D
