Observe a figura a seguir.

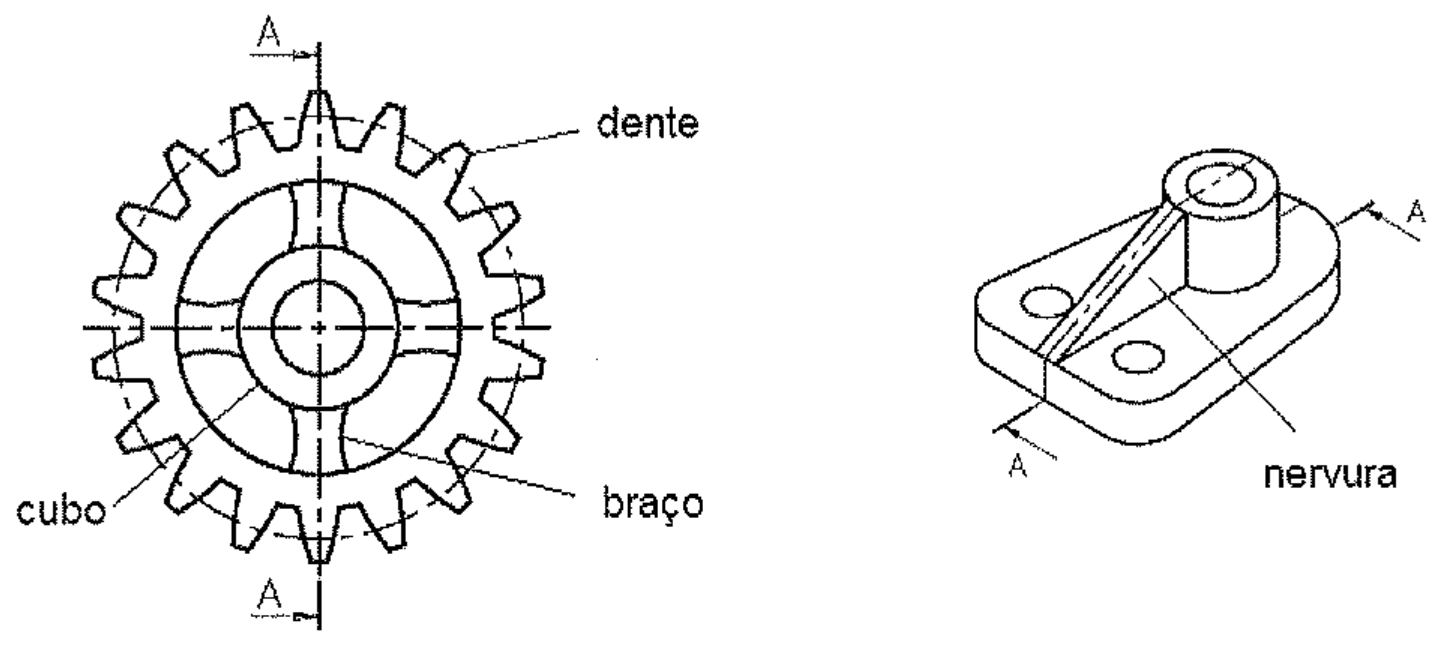

Engrenagem em vista frontal com dente, cubo e braço indicados e linha de corte A-A vertical; ao lado, perspectiva de suporte com nervura e plano de corte A-A.

Engrenagem em vista frontal com dente, cubo e braço indicados e linha de corte A-A vertical; ao lado, perspectiva de suporte com nervura e plano de corte A-A.

De acordo com a norma ABNT NBR 10067, assinale a opção que apresenta todos os elementos dessa figura que NÃO devem ser hachurados no corte AA.

Selecione uma alternativa A) Braço e cubo. B) Cubo e dente. C) Dente e nervura. D) Braço, cubo e dente. E) Braço, dente e nervura.

Ver gabarito

Resposta por resolução técnica: E

Não havia gabarito nos documentos da prova.
