Analise a figura abaixo.

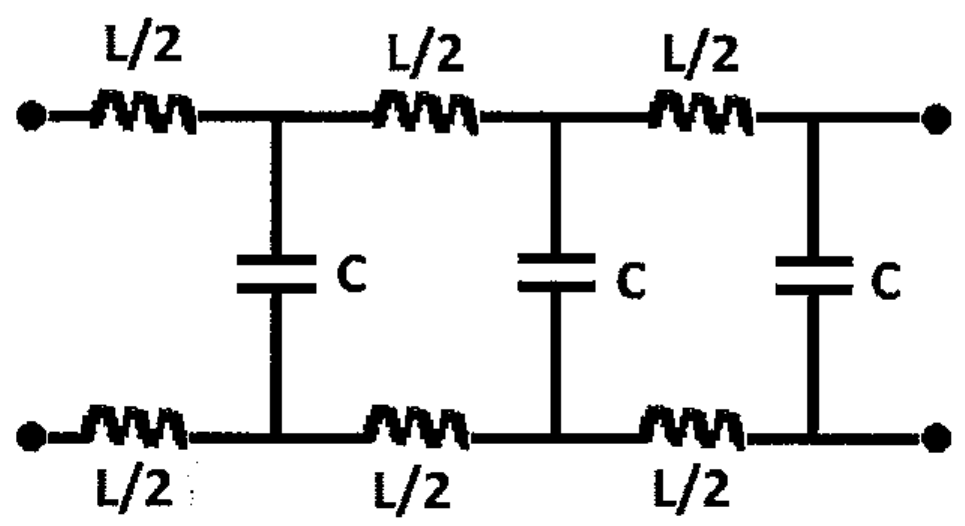

Circuito de linha de transmissão com três seções em cascata: em cada condutor, indutâncias L/2 em série; entre os condutores, capacitâncias C em paralelo.

Circuito de linha de transmissão com três seções em cascata: em cada condutor, indutâncias L/2 em série; entre os condutores, capacitâncias C em paralelo.

Em uma linha de transmissão, pequenos quadripolos formados pelas capacitâncias (“C”) e indutâncias (“L”) distribuídas, caracterizam a impedância característica z₀. Assinale a opção que apresenta essa impedância.

Selecione uma alternativa A) z₀ = √(L/C) B) z₀ = L . C C) z₀ = √(L . C) D) z₀ = √(2C/L) E) z₀ = C.log₁₀(L/2)
