Questão 3 — Fibras Ópticas — Índice de Refração e Ângulo Crítico (Telecomunicações) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Telecomunicações Fibras Ópticas — Índice de Refração e Ângulo Crítico

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Telecomunicações · Caderno Verde

Gabarito disponível

Observe a figura abaixo.

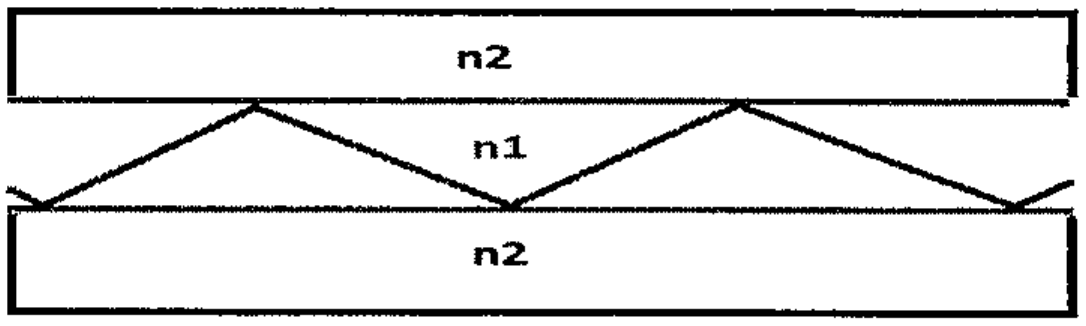

Perfil de fibra óptica: núcleo n1 entre duas camadas de casca n2, com raio de luz em zigue-zague refletindo nas interfaces.

De acordo com o perfil de refração apresentado acima, assinale a opção que apresenta corretamente o tipo de índice de refração da fibra óptica e o índice de refração da casca, caso o ângulo crítico seja definido por 45° e o índice de refração do núcleo seja 1.

Dados: √2 ≈ 1,4; sen(45°) = √2/2

Selecione uma alternativa A) Degrau ; 0,5. B) Gradual ; 0,5. C) Degrau ; 0,7. D) Gradual ; 0,7. E) Degrau ; 1,0.
