Questão 15 — Circuitos Lógicos — Expressão Booleana de Circuito (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Circuitos Lógicos — Expressão Booleana de Circuito

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Telecomunicações · Caderno Verde

Gabarito disponível

Observe a figura abaixo.

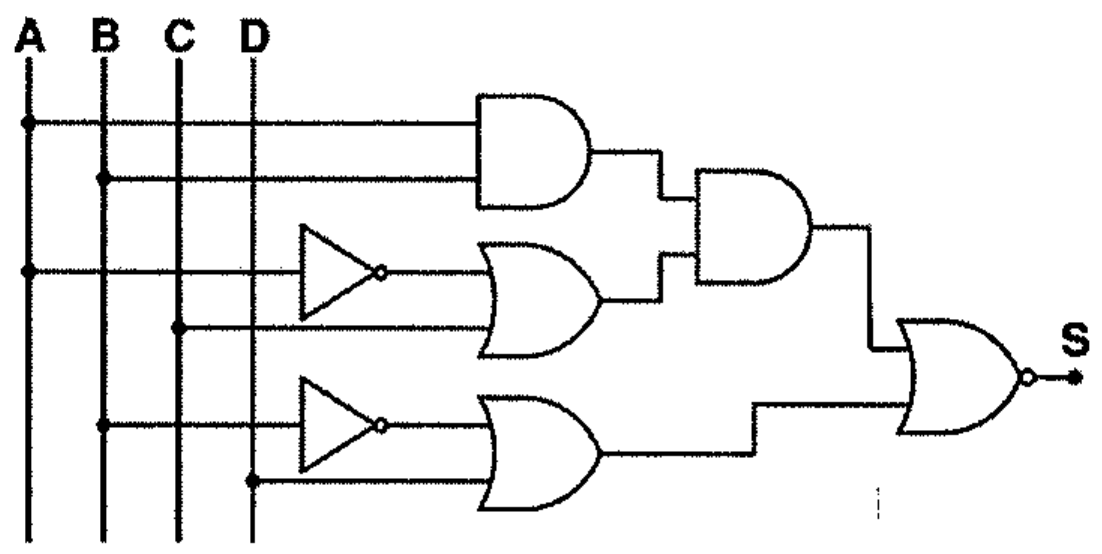

Circuito lógico com entradas A, B, C e D: porta AND (A, B); porta OR (A negado, C); porta OR (B negado, D); porta AND das duas primeiras; porta NOR final com a saída S.

Circuito lógico com entradas A, B, C e D: porta AND (A, B); porta OR (A negado, C); porta OR (B negado, D); porta AND das duas primeiras; porta NOR final com a saída S.

Qual é a expressão booleana equivalente ao circuito na figura acima?

Ver gabarito

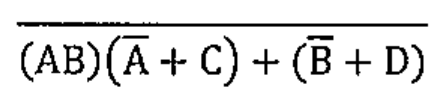

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2025 — página 24
