Questão 38 — Análise Fasorial em Corrente Alternada (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Análise Fasorial em Corrente Alternada

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Gabarito disponível

Analise o circuito abaixo.

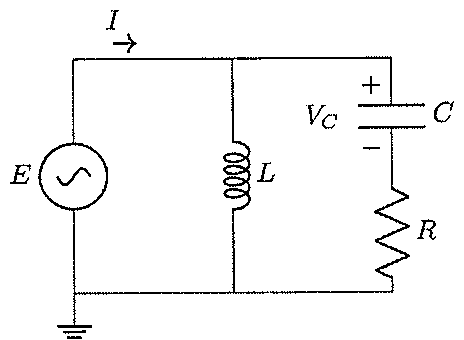

Circuito: fonte senoidal E com corrente I; em paralelo com a fonte, um indutor L e um ramo formado pelo capacitor C (tensão VC) em série com o resistor R.

Circuito: fonte senoidal E com corrente I; em paralelo com a fonte, um indutor L e um ramo formado pelo capacitor C (tensão VC) em série com o resistor R.

Dados:
E = 10 V ∠ 20º;
XL = 5 Ω;
XC = 3 Ω;
R = 4 Ω; e
tan⁻¹(−3/4) ≈ −37º.

Com base nessas informações, assinale a opção que apresenta a tensão Vc sobre o capacitor e a corrente IL no indutor.

Selecione uma alternativa A) Vc = 10 ∠ − 33º; e IL = 2 ∠110º. B) Vc = 6 ∠ − 33º; e IL = 2 ∠ − 70º. C) Vc = 15 ∠ − 107º; e IL = 2 ∠ − 110º. D) Vc = 10 ∠ − 147º; e IL = 2 ∠70º. E) Vc = 6 ∠ − 107º; e IL = 2 ∠−70º.
