Eletrônica Digital Famílias Lógicas — Portas CMOS

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Gabarito disponível

A família de CI's CMOS surgiu como uma grande evolução em relação às famílias TTL. Observe o circuito abaixo de uma porta lógica CMOS e assinale a opção que apresenta a porta lógica que ela representa.

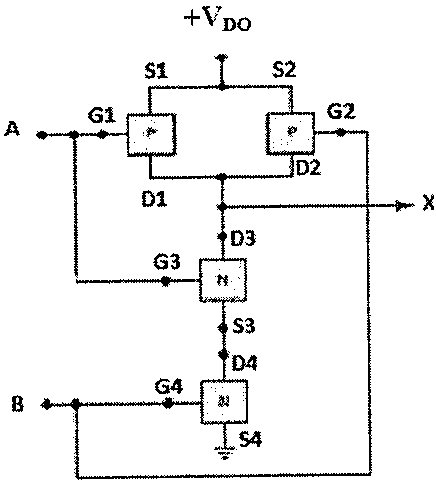

Porta CMOS com dois transistores P (S1/G1/D1 e S2/G2/D2) em paralelo ligados a +VDD e dois transistores N (G3/D3/S3 e G4/D4/S4) em série até a terra; a entrada A comanda G1 e G3, a entrada B comanda G2 e G4; saída X no nó comum dos drenos.

Porta CMOS com dois transistores P (S1/G1/D1 e S2/G2/D2) em paralelo ligados a +VDD e dois transistores N (G3/D3/S3 e G4/D4/S4) em série até a terra; a entrada A comanda G1 e G3, a entrada B comanda G2 e G4; saída X no nó comum dos drenos.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final SSPM — Eletrônica — página 4
