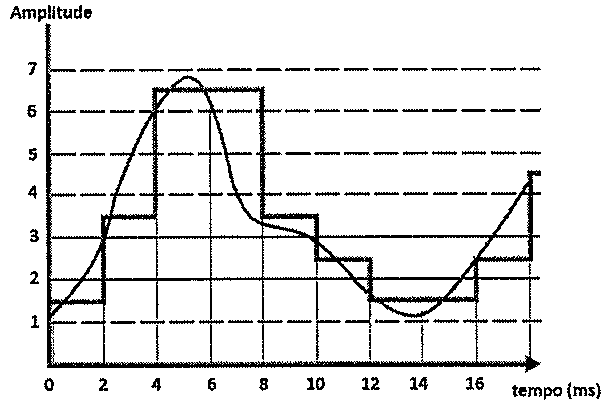

Examine a figura abaixo.
A figura acima ilustra a versão amostrada de um sinal analógico ao qual é aplicada modulação por codificação de pulso (PCM). Utiliza-se um quantizador uniforme de 3 bits e codificação binária natural, ou seja, em que os códigos empregados seguem a contagem binária natural de 000 até 111 à medida que a amplitude do sinal cresce. O sinal analógico original varia entre 0V e 8V. Com base nessas informações, assinale a alternativa que apresenta o código binário resultante para o intervalo de tempo ilustrado acima.
