Questão 45 — Dispositivos Lógicos Programáveis (PLD) (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Dispositivos Lógicos Programáveis (PLD)

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Questão anulada

Examine a figura abaixo.

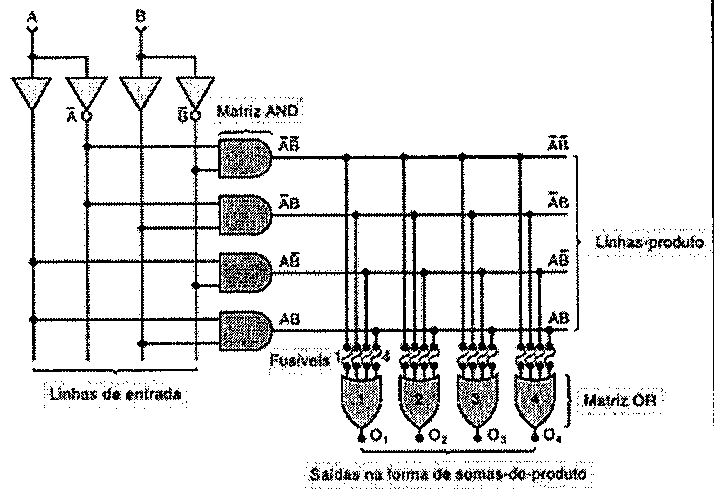

Estrutura de PLD com entradas A e B e seus complementos, matriz AND com quatro portas gerando os produtos A barra B barra, A barra B, A B barra e A B (linhas-produto), fusíveis numerados 1 a 4 em cada uma das quatro portas OR da matriz OR, com saídas O1 a O4 na forma de somas-de-produto.

Estrutura de PLD com entradas A e B e seus complementos, matriz AND com quatro portas gerando os produtos A barra B barra, A barra B, A B barra e A B (linhas-produto), fusíveis numerados 1 a 4 em cada uma das quatro portas OR da matriz OR, com saídas O1 a O4 na forma de somas-de-produto.

O advento dos PLD's (Programmable Logic Devices) foi um grande avanço para a área da eletrônica digital, pois permite concentrar as funcionalidades de vários CI's em apenas um. Sendo assim, analise a figura acima e assinale a opção INCORRETA. (Considere os fusíveis numerados de forma crescente da esquerda para direita).

Selecione uma alternativa A) Se queimarmos os fusíveis 1 e 2 da porta OR 1, a saída O₁ será A. B) Se queimarmos os fusíveis 1 e 3 da porta OR 2, a saída O₂ será B. C) Se queimarmos os fusíveis 1 e 3 da porta OR 1, a saída O₁ será B. D) Se queimarmos os fusíveis 2 e 3 da porta OR 1, a saída O₁ será AB. E) Se queimarmos os fusíveis 3 e 4 da porta OR 1, a saída O₁ será A.
