Observe a figura abaixo.

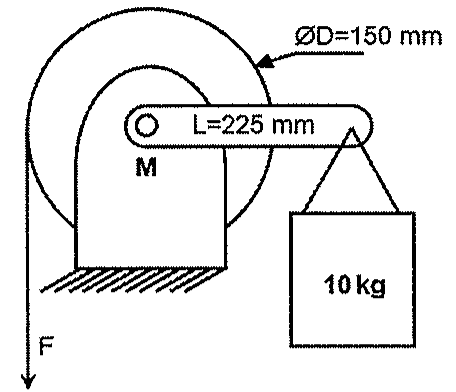

A figura mostra uma alavanca de comprimento 225 mm, conectada por um eixo a uma roldana de diâmetro 150 mm. O eixo é suportado pelo mancal "M", a alavanca está segurando uma carga de 10 kg e o sistema está sendo mantido em equilíbrio pela força F no cabo da roldana. Considerando que o comprimento do eixo é desprezível e que g=10m/s², os módulos da força F e da reação vertical no mancal M são, respectivamente:
A figura mostra uma alavanca de comprimento 225 mm, conectada por um eixo a uma roldana de diâmetro 150 mm. O eixo é suportado pelo mancal "M", a alavanca está segurando uma carga de 10 kg e o sistema está sendo mantido em equilíbrio pela força F no cabo da roldana. Considerando que o comprimento do eixo é desprezível e que g=10m/s², os módulos da força F e da reação vertical no mancal M são, respectivamente:
