Questão 37 — Análise de Circuitos em Corrente Contínua — Regime Permanente (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Análise de Circuitos em Corrente Contínua — Regime Permanente

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Sistemas de Armas · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

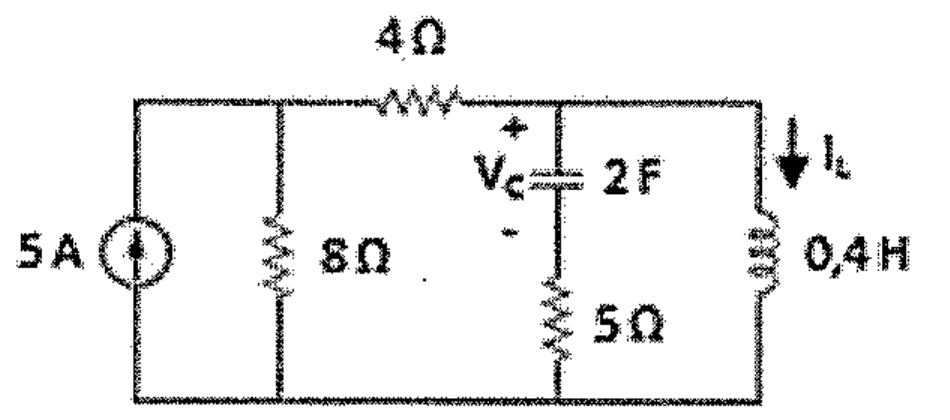

Circuito: fonte de corrente de 5 A em paralelo com resistor de 8 Ω; resistor série de 4 Ω; ramo com capacitor de 2 F (tensão Vc) em série com resistor de 5 Ω; ramo com indutor de 0,4 H percorrido pela corrente IL.

Circuito: fonte de corrente de 5 A em paralelo com resistor de 8 Ω; resistor série de 4 Ω; ramo com capacitor de 2 F (tensão Vc) em série com resistor de 5 Ω; ramo com indutor de 0,4 H percorrido pela corrente IL.

Suponha que um oficial, analisando os circuitos do Canhão de 4,5" de uma fragata, observou o circuito da figura acima. De acordo com o circuito, em condições de corrente contínua, determine os valores aproximados da tensão Vc e da corrente IL, respectivamente, e assinale a opção correta.
