Questão 41 — Flip-Flops e Contadores Assíncronos (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Flip-Flops e Contadores Assíncronos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Analise o circuito abaixo.

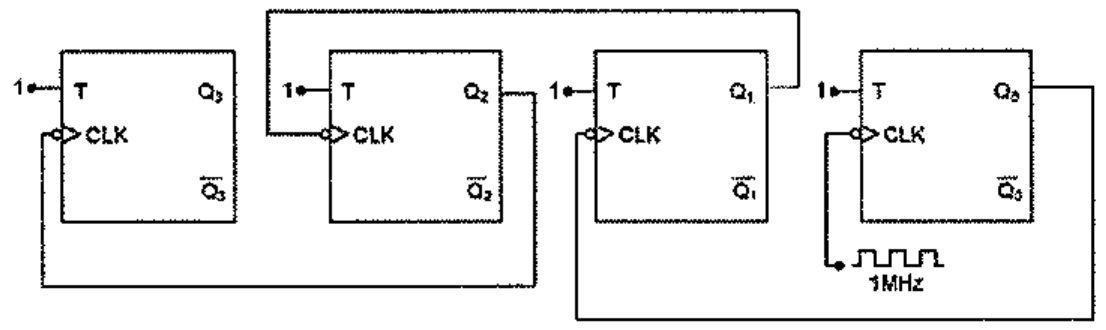

Quatro flip-flops T com T = 1, saídas Q3, Q2, Q1 e Q0; o flip-flop de Q0 recebe clock de 1 MHz e cada saída Q alimenta o clock do flip-flop seguinte.

Quatro flip-flops T com T = 1, saídas Q3, Q2, Q1 e Q0; o flip-flop de Q0 recebe clock de 1 MHz e cada saída Q alimenta o clock do flip-flop seguinte.

Quatro flip-flops do tipo T estão conectados em série (a saída Q de um vai para o clock do próximo). Todos os flip-flops têm a entrada T fixada em nível lógico alto (T = 1). O primeiro flip-flop, recebe como entrada de clock, um sinal de 1MHz. Qual será a frequência na saída Q do segundo flip-flop?
