Questão 36 — Transmissão por engrenagens — relação de transmissão e torque (Elementos de Máquinas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Elementos de Máquinas Transmissão por engrenagens — relação de transmissão e torque

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

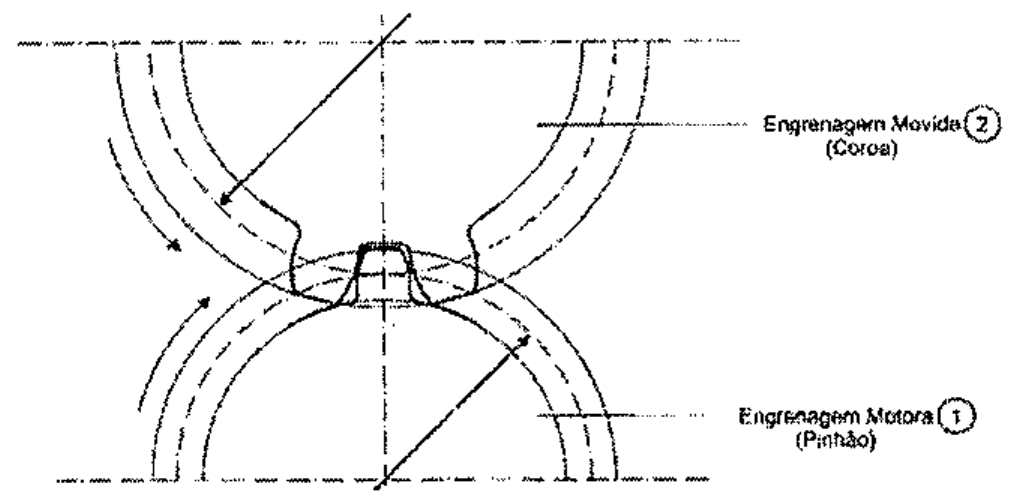

Detalhe do engrenamento entre a engrenagem movida 2 (coroa), na parte superior, e a engrenagem motora 1 (pinhão), na parte inferior.

Detalhe do engrenamento entre a engrenagem movida 2 (coroa), na parte superior, e a engrenagem motora 1 (pinhão), na parte inferior.

A figura acima representa uma transmissão por engrenagens que é acionada por meio de um motor elétrico que possui potência P = 80 W, e gira com velocidade angular de ω₁ = 60 rad/s, acoplada à engrenagem 1 (pinhão), engrenada a engrenagem 2 (coroa). Sabendo que a engrenagem 1 possui um número de dentes Z₁ = 20 dentes e a engrenagem 2 possui Z₂ = 60 dentes, assinale a opção que apresenta a velocidade angular da engrenagem 2 e o torque T₂ na engrenagem 2, respectivamente.

Selecione uma alternativa A) w₂ = 20 rad/s e T₂ = 2 Nm. B) w₂ = 20 rad/s e T₂ = 4 Nm. C) w₂ = 20 rad/s e T₂ = 8 Nm. D) w₂ = 40 rad/s e T₂ = 2 Nm. E) w₂ = 40 rad/s e T₂ = 4 Nm.
