Questão 4 — UML — Diagrama de Classes e Multiplicidade (Engenharia de Software) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Engenharia de Software UML — Diagrama de Classes e Multiplicidade

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico do Corpo Auxiliar da Marinha (CP-T) — Informática · Caderno Amarela

Gabarito disponível

O modelo conceitual apresentado abaixo emprega a notação para diagrama de classes da UML. Assim, as multiplicidades representadas no modelo expressam que:

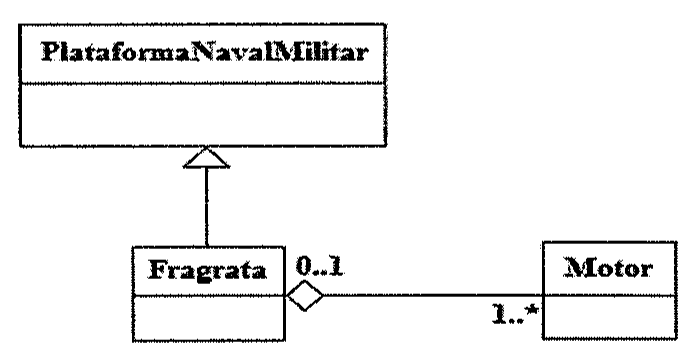

Diagrama de classes UML: classe PlataformaNavalMilitar com generalização para a classe Fragrata; a classe Fragrata tem agregação (losango vazio) com a classe Motor, com multiplicidade 0..1 junto a Fragrata e 1..* junto a Motor.

Diagrama de classes UML: classe PlataformaNavalMilitar com generalização para a classe Fragrata; a classe Fragrata tem agregação (losango vazio) com a classe Motor, com multiplicidade 0..1 junto a Fragrata e 1..* junto a Motor.

Selecione uma alternativa A) existem instâncias de Fragata que não possuem instância de Motor. B) cada instância de Motor é parte de uma instância de Fragata. C) cada instância de Fragata é composta por no mínimo uma instância de Motor. D) uma mesma instância de Motor é parte de muitas instâncias de Fragata. E) cada instância de Fragata é composta por no máximo uma instância de Motor.
