Questão 5 — UML — Diagrama de Máquina de Estados (Engenharia de Software) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Engenharia de Software UML — Diagrama de Máquina de Estados

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico do Corpo Auxiliar da Marinha (CP-T) — Informática · Caderno Amarela

Gabarito disponível

Observe o diagrama UML 2 representado na figura abaixo.

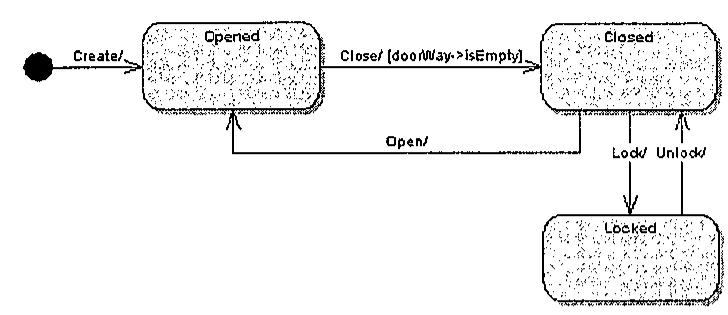

Diagrama UML com ponto inicial e transição Create/ para o elemento Opened; de Opened para Closed pela transição Close/ [doorWay->isEmpty]; de Closed para Opened pela transição Open/; de Closed para Locked pela transição Lock/ e de Locked para Closed pela transição Unlock/.

Diagrama UML com ponto inicial e transição Create/ para o elemento Opened; de Opened para Closed pela transição Close/ [doorWay->isEmpty]; de Closed para Opened pela transição Open/; de Closed para Locked pela transição Lock/ e de Locked para Closed pela transição Unlock/.

Assinale a opção que apresenta a denominação do diagrama apresentado acima e seu objetivo.

Selecione uma alternativa A) Diagrama de objetos: fornecer uma visão dos valores armazenados pelos objetos de um diagrama de classes em um determinado momento da execução de um processo do software. B) Diagrama de máquina de estados: demonstrar o comportamento de um elemento por meio de um conjunto finito de transições de estado. C) Diagrama de sequência: modelar as interações entre atores e objetos em um sistema e as interações entre os próprios objetos. D) Diagrama de atividades: descrever os passos a serem percorridos para a conclusão de uma atividade específica. E) Diagrama de comunicação: determinar as necessidades de hardware do sistema, como servidores, estações, topologias e protocolos de comunicação, ou seja, todo o aparato físico sobre o qual o sistema deverá ser executado.
