Analise as figuras abaixo.

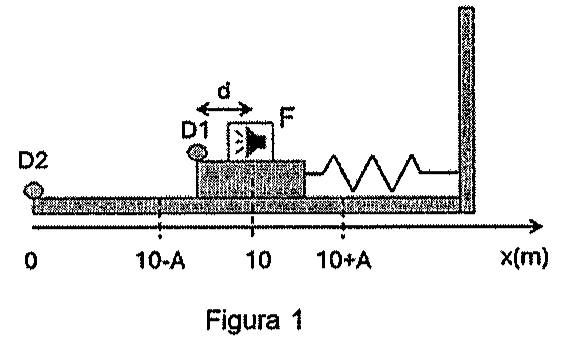

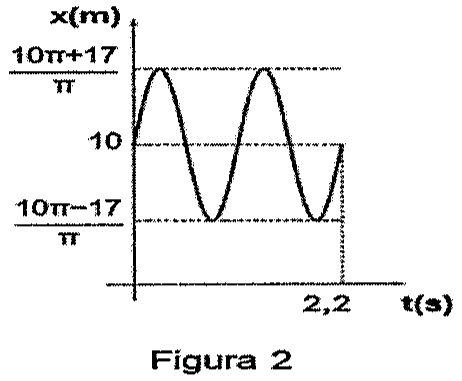

A figura 1 mostra um sistema composto por uma mola (ideal) presa a uma estrutura (rígida) na qual estão fixos uma fonte sonora F e um detector D₁, afastados um em relação ao outro por uma distância d. Quando a mola é comprimida por uma quantidade A, a fonte F e o detector D₁ oscilam juntos, horizontalmente, em relação a um detector D₂ que está fixo na origem. A figura 2 representa o gráfico da posição da fonte em função do tempo em relação ao detector D₂. Em um certo instante, a frequência do som detectado por D₁ é 120 Hz. Com base nessas informações, assinale a opção que apresenta a diferença entre a frequência máxima e a frequência mínima detectada por D₂, em hertz.
