Observe a figura abaixo.

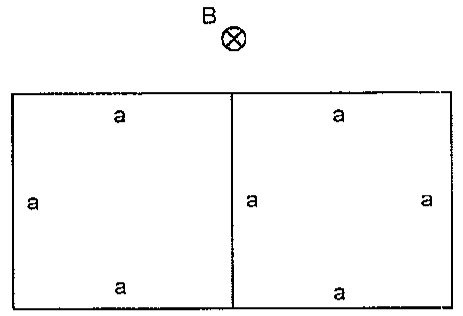

A figura acima apresenta o esquema de um circuito condutor em que cada segmento de fio possui comprimento a e resistência R. O circuito está imerso em um campo magnético de indução B uniforme, perpendicular ao plano do circuito, cujo módulo varia no decorrer do tempo t de acordo com B = kt, onde k é uma constante positiva. Da esquerda para a direita, as intensidades das correntes nos três segmentos de fio verticais são, respectivamente:
A figura acima apresenta o esquema de um circuito condutor em que cada segmento de fio possui comprimento a e resistência R. O circuito está imerso em um campo magnético de indução B uniforme, perpendicular ao plano do circuito, cujo módulo varia no decorrer do tempo t de acordo com B = kt, onde k é uma constante positiva. Da esquerda para a direita, as intensidades das correntes nos três segmentos de fio verticais são, respectivamente:
