Gabarito disponível
Nas questões de Física, quando necessário, use g = 10 m/s²
Duas grandes placas metálicas idênticas, P₁ e P₂, são fixadas na face dianteira de dois carrinhos, de mesma massa, A e B.
Essas duas placas são carregadas eletricamente, constituindo, assim, um capacitor plano de placas paralelas.

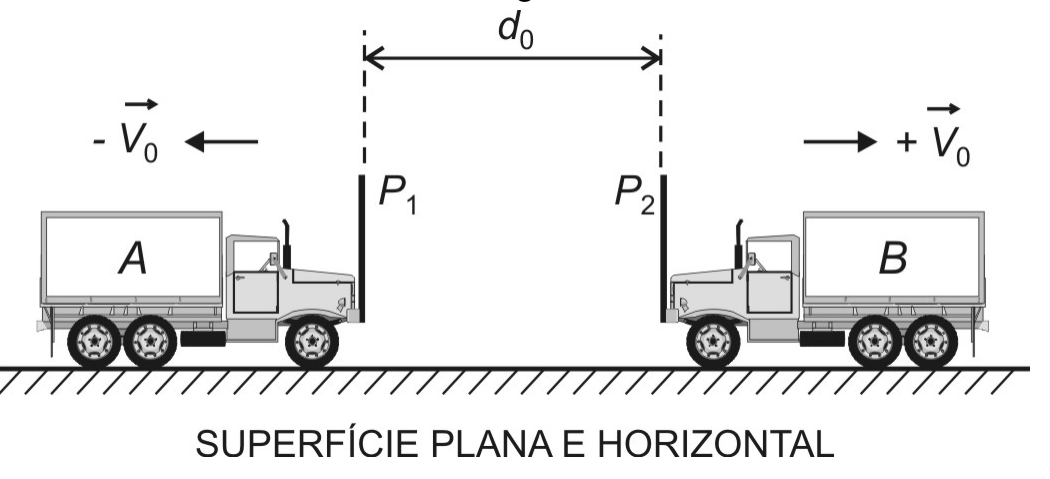

Lançam-se, simultaneamente, em sentidos opostos, os carrinhos A e B, conforme indicado na figura abaixo.

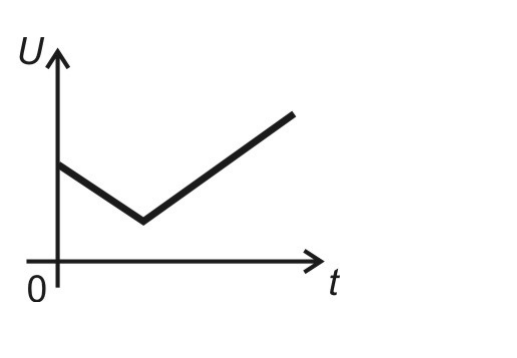

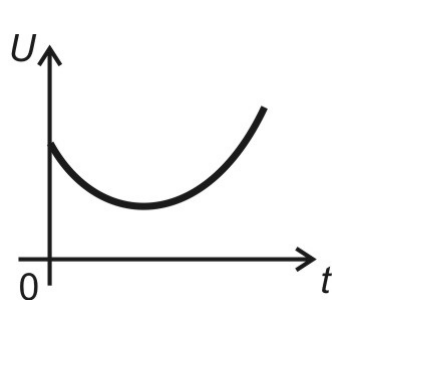

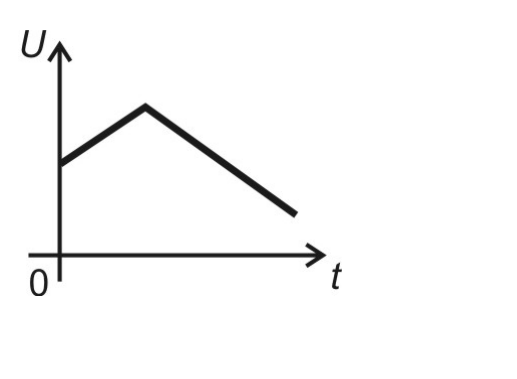

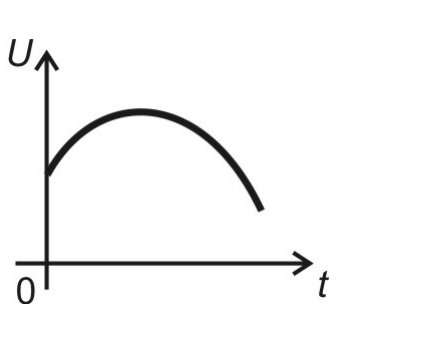

Desprezadas quaisquer resistências ao movimento do sistema e considerando que as placas estão eletricamente isoladas, o gráfico que melhor representa a ddp, U, no capacitor, em função do tempo t, contado a partir do lançamento é
Duas grandes placas metálicas idênticas, P₁ e P₂, são fixadas na face dianteira de dois carrinhos, de mesma massa, A e B.
Essas duas placas são carregadas eletricamente, constituindo, assim, um capacitor plano de placas paralelas.
Lançam-se, simultaneamente, em sentidos opostos, os carrinhos A e B, conforme indicado na figura abaixo.
Desprezadas quaisquer resistências ao movimento do sistema e considerando que as placas estão eletricamente isoladas, o gráfico que melhor representa a ddp, U, no capacitor, em função do tempo t, contado a partir do lançamento é
