Gabarito disponível
Nas questões de Física, quando necessário, use g = 10 m/s²

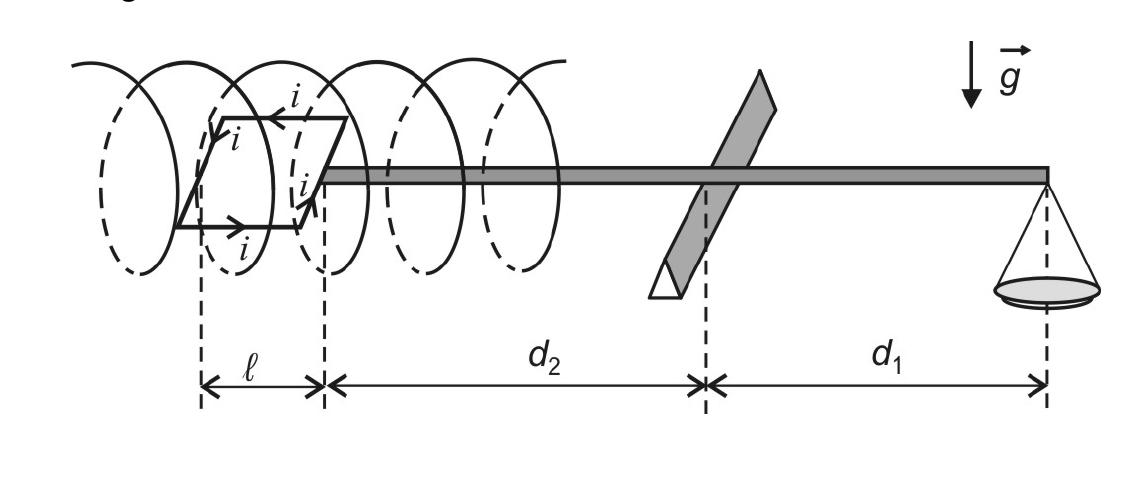

Desejando-se determinar a intensidade do campo magnético no interior de um solenóide longo percorrido por uma corrente elétrica constante, um professor de física construiu um aparato experimental que consistia, além do solenóide, de uma balança de braços isolantes e iguais a d₁ e d₂, sendo que o prato em uma das extremidades foi substituído por uma espira quadrada de lado ℓ, conforme indicado na figura abaixo.
Quando não circula corrente na espira, a balança se encontra em equilíbrio e o plano da espira está na horizontal. Ao fazer passar pela espira uma corrente elétrica constante i, o equilíbrio da balança é restabelecido ao colocar no prato uma massa m. Sendo g o módulo do campo gravitacional local, o campo magnético no interior do solenóide é dado pela expressão
Desejando-se determinar a intensidade do campo magnético no interior de um solenóide longo percorrido por uma corrente elétrica constante, um professor de física construiu um aparato experimental que consistia, além do solenóide, de uma balança de braços isolantes e iguais a d₁ e d₂, sendo que o prato em uma das extremidades foi substituído por uma espira quadrada de lado ℓ, conforme indicado na figura abaixo.
Quando não circula corrente na espira, a balança se encontra em equilíbrio e o plano da espira está na horizontal. Ao fazer passar pela espira uma corrente elétrica constante i, o equilíbrio da balança é restabelecido ao colocar no prato uma massa m. Sendo g o módulo do campo gravitacional local, o campo magnético no interior do solenóide é dado pela expressão
