Questão 22 — Campo Magnético Gerado por Fio Retilíneo (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2018

Física Campo Magnético Gerado por Fio Retilíneo

EsPCEx 2018 Médio

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Processo Seletivo EsPCEx — Provas de Português, Física, Química e Redação · Caderno Modelo A

Gabarito disponível

Dois fios longos e retilíneos 1 e 2, fixos e paralelos entre si, estão dispostos no vácuo, em uma direção perpendicular a um plano α. O plano α contém o ponto C conforme representado no desenho abaixo. Os fios são percorridos por correntes elétricas constantes, de mesmo sentido, saindo do plano α para o observador. O fio 1 é percorrido por uma corrente elétrica de intensidade i₁=6 A e o fio 2 por uma corrente de intensidade i₂= 8 A. O módulo do vetor indução magnética resultante no ponto C devido às correntes i₁ e i₂ é

Dado: considere a permeabilidade magnética do vácuo igual a 4·π·10⁻⁷ T·m/A.

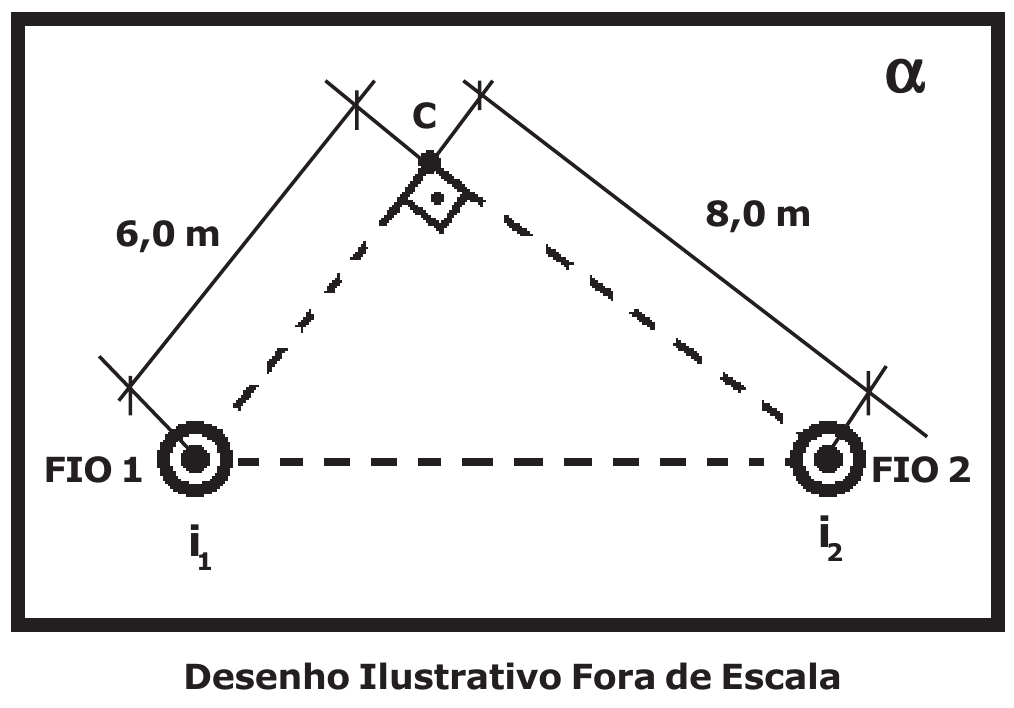

Desenho no plano α: fios 1 e 2 perpendiculares ao plano, com correntes i₁ e i₂ saindo do plano; o ponto C forma ângulo reto com os fios, distando 6,0 m do fio 1 e 8,0 m do fio 2. Desenho ilustrativo fora de escala.

Desenho no plano α: fios 1 e 2 perpendiculares ao plano, com correntes i₁ e i₂ saindo do plano; o ponto C forma ângulo reto com os fios, distando 6,0 m do fio 1 e 8,0 m do fio 2. Desenho ilustrativo fora de escala.

Selecione uma alternativa A) 8·10⁻⁷ T. B) 6·√2 ·10⁻⁷ T. C) 4·√2 ·10⁻⁷ T. D) 4·10⁻⁷ T. E) 2·√2 ·10⁻⁷ T.
