Questão 23 — Circuitos Elétricos — Geradores e Resistores (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2018

Física Circuitos Elétricos — Geradores e Resistores

EsPCEx 2018 Médio

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Processo Seletivo EsPCEx — Provas de Português, Física, Química e Redação · Caderno Modelo A

Gabarito disponível

No circuito desenhado abaixo, temos três pilhas ideais ligadas em paralelo que fornecem uma ddp igual a 25 V cada uma. Elas alimentam três resistores ôhmicos: R₁=10 Ω, R₂=R₃=20 Ω. O amperímetro, o voltímetro e os fios condutores inseridos no circuito são todos ideais. As leituras indicadas no amperímetro (A) e no voltímetro (V) são, respectivamente,

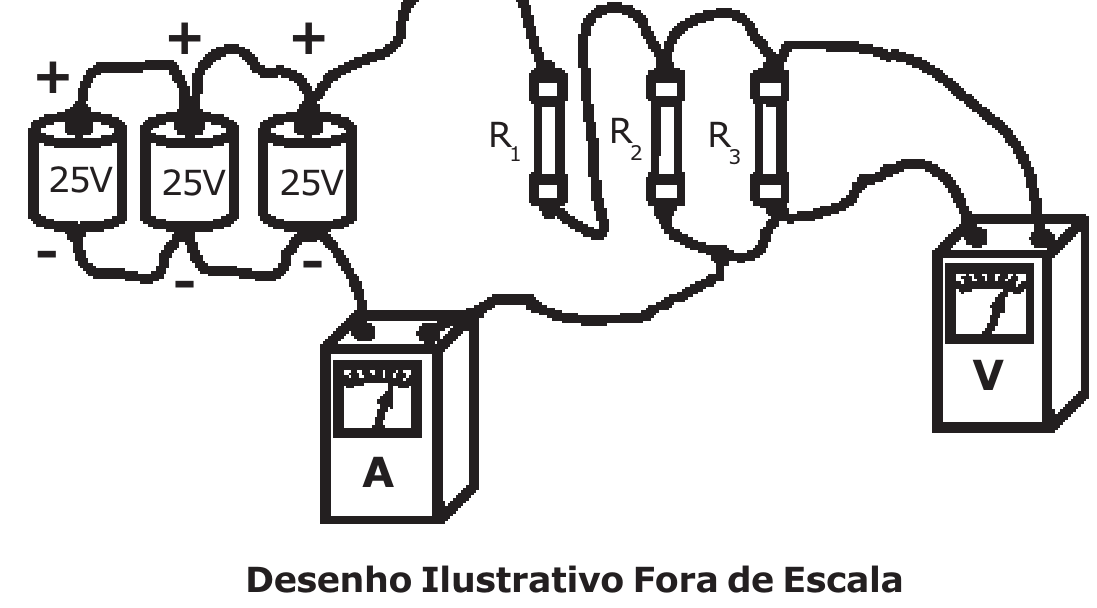

Circuito com três pilhas de 25 V ligadas em paralelo, alimentando os resistores R₁, R₂ e R₃, com um amperímetro (A) e um voltímetro (V) conectados por fios. Desenho ilustrativo fora de escala.

Circuito com três pilhas de 25 V ligadas em paralelo, alimentando os resistores R₁, R₂ e R₃, com um amperímetro (A) e um voltímetro (V) conectados por fios. Desenho ilustrativo fora de escala.

Selecione uma alternativa A) 5,00 A e 25,00 V. B) 0,50 A e 20,00 V. C) 2,50 A e 16,66 V. D) 1,25 A e 12,50 V E) 3,75 A e 37,50 V.
