Plano inclinado de A até B, ângulo α com a horizontal, com pontos 1, 2, 3 e 4 ao longo da rampa; distâncias ao longo do plano: A a 1 = 10, 1 a 2 = 6,9, 2 a 3 = 5,6, 3 a 4 = 6,4, 4 a B = 7,2 (medidas em metros). Fonte E ligada ao ponto A e aos resistores R1 a R4 em paralelo, cada um conectado ao plano pelas chaves Ch1 a Ch4 nos pontos 1 a 4.

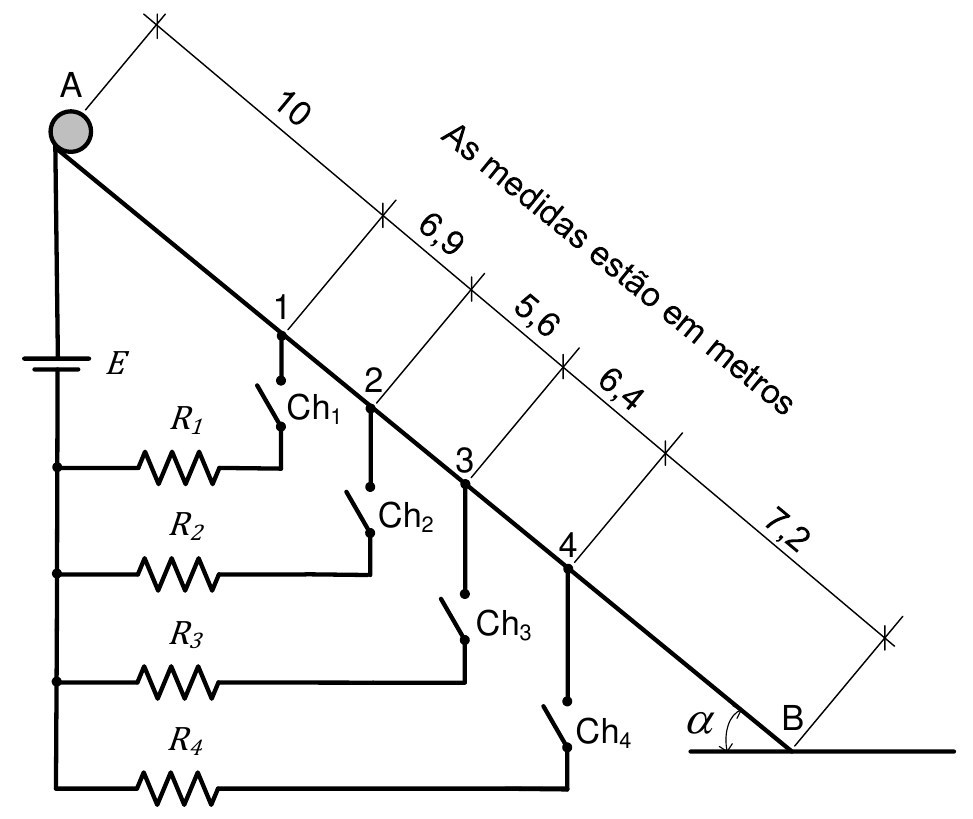

A figura mostra um circuito montado sob um plano inclinado feito de material condutor ideal, sem atrito de ângulo α com a horizontal. Um corpo é liberado do ponto A e, à medida que passa pelos sensores localizados nos pontos 1, 2, 3 e 4, as chaves Ch₁, Ch₂, Ch₃ e Ch₄ são fechadas instantaneamente. Diante do exposto, a energia elétrica dissipada durante a descida do corpo até o ponto B, em joules, é:
Dados:
• R₁ = 10 Ω;
• R₂ = 10 Ω;
• R₃ = 5 Ω;
• R₄ = 2,5 Ω;
• E = 10 V;
• α = 30º; e
• g = 10 m/s².
