Segundo o site oficial da UML (https://www.uml.org/), a Unifield Modeling Language está fazendo mais de 20 anos da versão 1.1. Grady Booch, James Rumbaugh e Ivar Jacobson uniram suas anotações para conceber uma linguagem que revolucionaria o mundo de se construir softwares. Objetivando auxiliar o desenvolvimento de softwares, esses três amigos proporcionaram a todos os envolvidos na etapa de criação de seus sistemas uma fase de transformar o imaginário e a idealização na mente das pessoas em algo concreto, transcritos em documentações os requisitos funcionais e não funcionais de uma aplicação.

Diante dos mais variados modelos de diagramas contidos na UML, analise o diagrama de atividades abaixo:

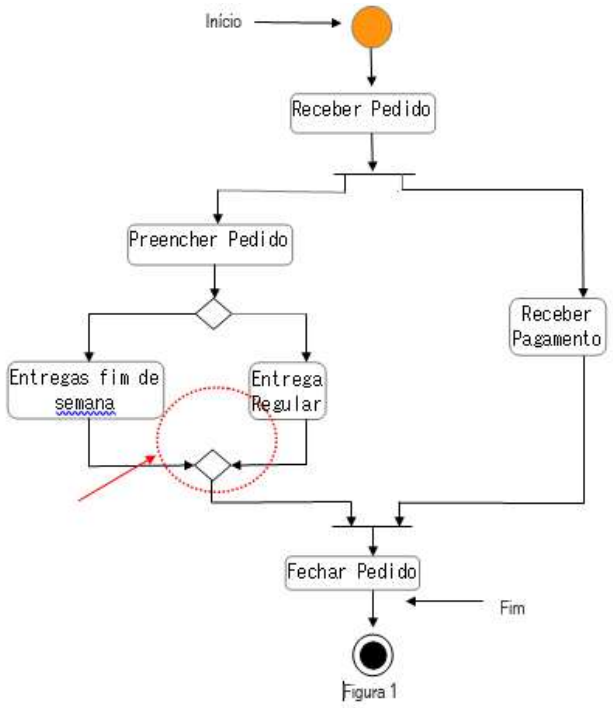

Diagrama de atividades UML (Figura 1): Início, Receber Pedido, barra de bifurcação para Preencher Pedido e Receber Pagamento; após Preencher Pedido, um losango de decisão leva a Entregas fim de semana ou Entrega Regular, que convergem em outro losango destacado por uma circunferência tracejada e apontado por uma seta externa; depois, barra de junção, Fechar Pedido e Fim.

Diagrama de atividades UML (Figura 1): Início, Receber Pedido, barra de bifurcação para Preencher Pedido e Receber Pagamento; após Preencher Pedido, um losango de decisão leva a Entregas fim de semana ou Entrega Regular, que convergem em outro losango destacado por uma circunferência tracejada e apontado por uma seta externa; depois, barra de junção, Fechar Pedido e Fim.

Assinale a alternativa que represente o símbolo que está dentro da circunferência tracejada e apontado com seta externa na figura acima.
