Questão 11 — Condução Térmica (Física) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2014

Física Condução Térmica

Diretoria de Ensino da Marinha (DEnsM) 2014 Superior

Marinha do Brasil · Oficial do Quadro Técnico do Corpo Auxiliar da Marinha — Física · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

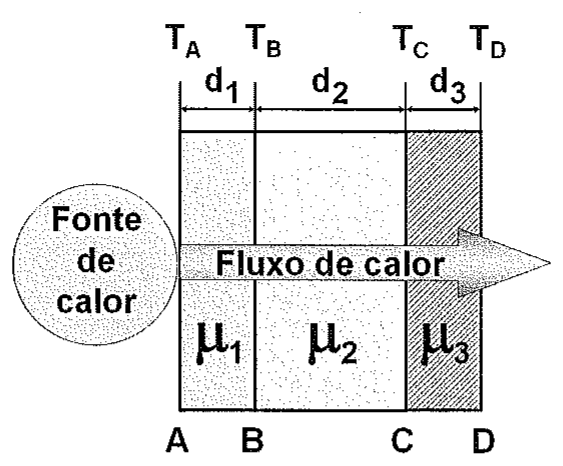

Fonte de calor à esquerda de três camadas justapostas com condutividades μ1, μ2 e μ3 e espessuras d1, d2 e d3, delimitadas pelas faces A, B, C e D com temperaturas TA, TB, TC e TD; seta indicando o fluxo de calor.

Fonte de calor à esquerda de três camadas justapostas com condutividades μ1, μ2 e μ3 e espessuras d1, d2 e d3, delimitadas pelas faces A, B, C e D com temperaturas TA, TB, TC e TD; seta indicando o fluxo de calor.

Uma fonte gera um fluxo de calor que passa através de três camadas perfeitamente encostadas. O fluxo de calor atravessa uniformemente o mesmo valor de área de seção transversal ao longo das três camadas. As condutividades térmicas das camadas possuem as seguintes relações μ₂=2.μ₁=μ₃/2. As espessuras das camadas possuem as seguintes relações d2 = 2.d1 = 2.d3. Sendo assim, é correto afirmar que:

Selecione uma alternativa A) (TA-TC) > (TB-TD) B) (TB-TC) = (TC-TD) C) (TB-TC) > (TA-TB) D) (TB-TC) > (TA-TC) E) (TB-TC) > (TA-TD)
