Questão 14 — Circuitos de Corrente Alternada (Física) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2014

Física Circuitos de Corrente Alternada

Diretoria de Ensino da Marinha (DEnsM) 2014 Superior

Marinha do Brasil · Oficial do Quadro Técnico do Corpo Auxiliar da Marinha — Física · Caderno Amarela

Gabarito disponível

Analise o circuito elétrico a seguir.

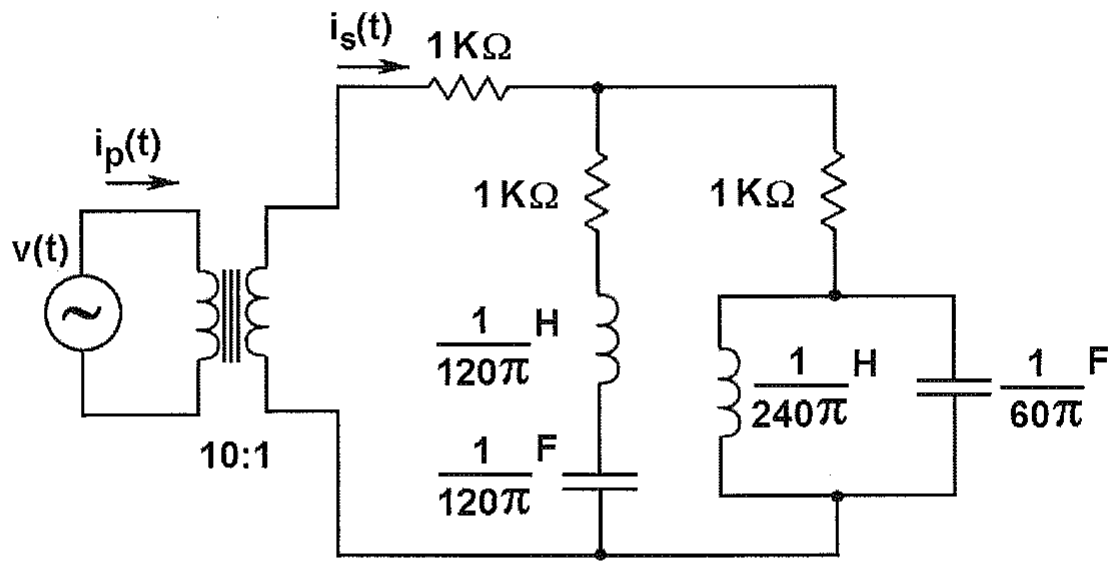

Fonte v(t) ligada ao primário de um transformador 10:1; no secundário, resistor de 1 kΩ em série com dois ramos paralelos: um com 1 kΩ, indutor de 1/120π H e capacitor de 1/120π F em série; outro com 1 kΩ em série com o paralelo de indutor de 1/240π H e capacitor de 1/60π F. Correntes ip(t) no primário e is(t) no secundário.

Fonte v(t) ligada ao primário de um transformador 10:1; no secundário, resistor de 1 kΩ em série com dois ramos paralelos: um com 1 kΩ, indutor de 1/120π H e capacitor de 1/120π F em série; outro com 1 kΩ em série com o paralelo de indutor de 1/240π H e capacitor de 1/60π F. Correntes ip(t) no primário e is(t) no secundário.

A tensão alternada de entrada v(t) tem amplitude de 156V e frequência igual a 60Hz. O transformador é ideal, com relação de números de espiras (primário/secundário) de 10:1. A amplitude da corrente elétrica ip(t) no primário, em mA, é igual a:

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito CP-T/2014 (após recursos) — página 6
