Questão 19 — Circuitos de Corrente Contínua — Leis de Kirchhoff (Física) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2014

Física Circuitos de Corrente Contínua — Leis de Kirchhoff

Diretoria de Ensino da Marinha (DEnsM) 2014 Superior

Marinha do Brasil · Oficial do Quadro Técnico do Corpo Auxiliar da Marinha — Física · Caderno Amarela

Gabarito disponível

Observe o circuito elétrico abaixo.

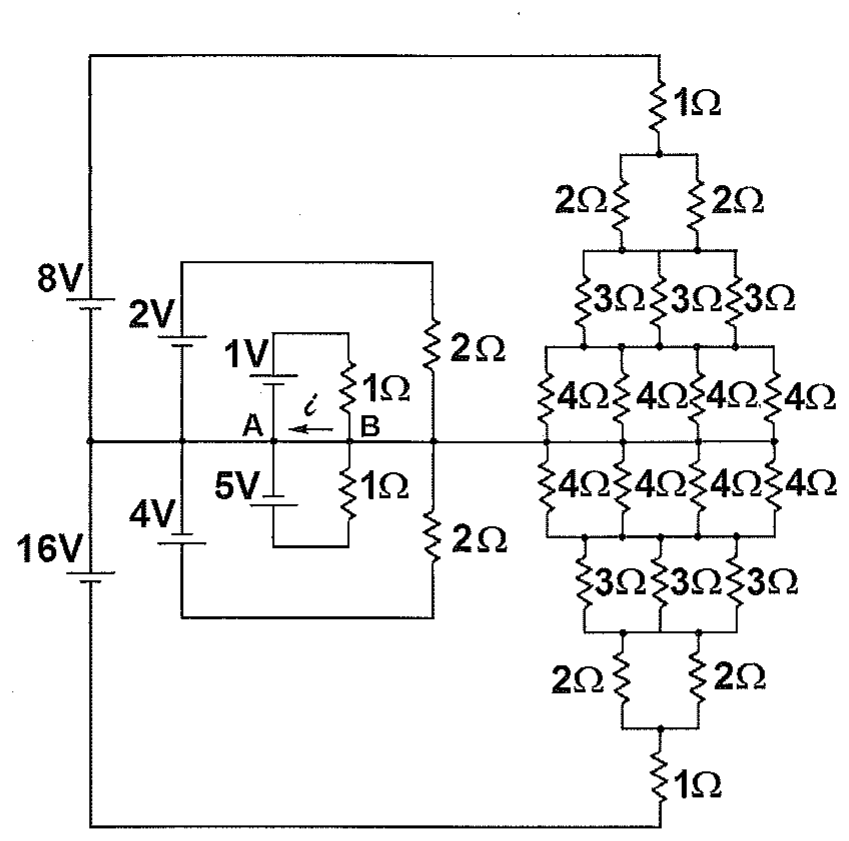

Circuito com fontes de 8 V, 16 V, 2 V, 4 V, 1 V e 5 V, resistores de 1 Ω e 2 Ω no bloco central com os nós A e B e a corrente i, e uma rede simétrica de resistores de 1 Ω, 2 Ω, 3 Ω e 4 Ω à direita.

Circuito com fontes de 8 V, 16 V, 2 V, 4 V, 1 V e 5 V, resistores de 1 Ω e 2 Ω no bloco central com os nós A e B e a corrente i, e uma rede simétrica de resistores de 1 Ω, 2 Ω, 3 Ω e 4 Ω à direita.

A intensidade da corrente elétrica i, que flui do nó B para o nó A, em Ampères, vale:

Ver gabarito

Gabarito: E
