Uma viga rígida homogênea Z com 100 cm de comprimento e 10 N de peso está apoiada no suporte A, em equilíbrio estático. Os blocos X e Y são homogêneos, sendo que o peso do bloco Y é de 20 N, conforme o desenho abaixo.
O peso do bloco X é

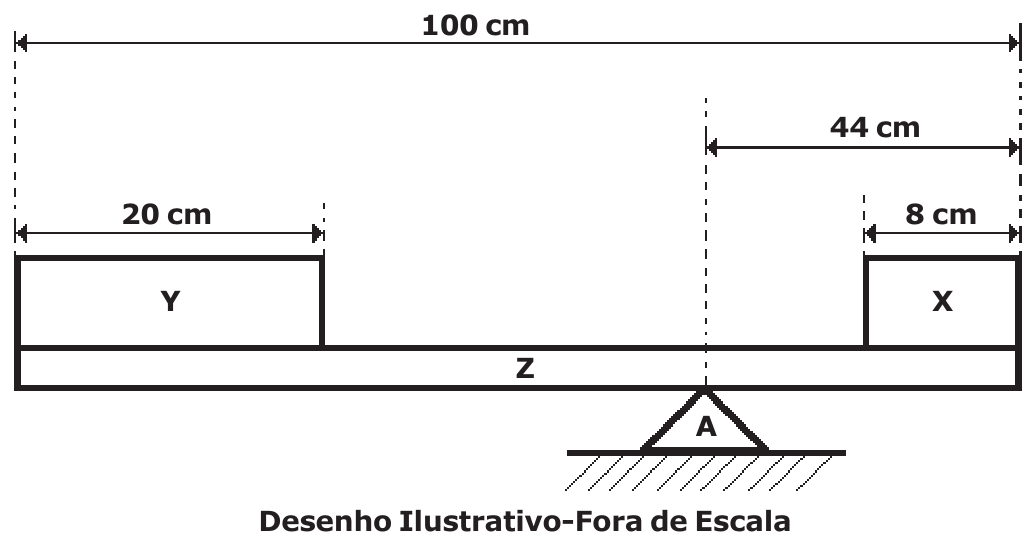

Viga Z de 100 cm apoiada em A, situado a 44 cm da extremidade direita. Bloco Y de 20 cm de largura na extremidade esquerda e bloco X de 8 cm de largura na extremidade direita. Desenho Ilustrativo-Fora de Escala.

Viga Z de 100 cm apoiada em A, situado a 44 cm da extremidade direita. Bloco Y de 20 cm de largura na extremidade esquerda e bloco X de 8 cm de largura na extremidade direita. Desenho Ilustrativo-Fora de Escala.

Ver gabarito

Gabarito: E
