Uma barra homogênea de comprimento 1,0 m, cuja massa é 1,0 kg, está fixa por um pino. Essa barra sustenta uma placa homogênea e quadrada com 0,5 m de lado e massa 1,0 kg. O sistema é mantido em equilíbrio com a barra na horizontal tendo um fio de sustentação, inextensível e de massa desprezível, exercendo uma tensão sobre a barra, conforme apresentado na figura abaixo.

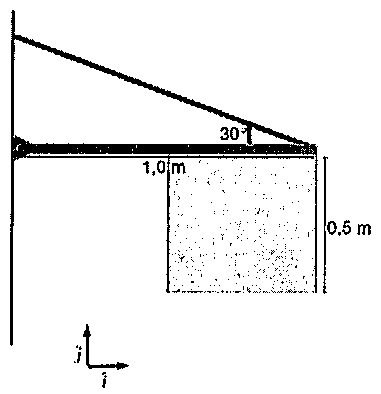

Barra horizontal de 1,0 m presa por pino a uma parede vertical, sustentada na extremidade por um fio que forma 30° com a barra; uma placa quadrada de 0,5 m de lado está pendurada sob a metade direita da barra; eixos î (horizontal) e ĵ (vertical).

Barra horizontal de 1,0 m presa por pino a uma parede vertical, sustentada na extremidade por um fio que forma 30° com a barra; uma placa quadrada de 0,5 m de lado está pendurada sob a metade direita da barra; eixos î (horizontal) e ĵ (vertical).

Determine a força que o pino exerce sobre a barra e marque a opção correta. (Considere a aceleração da gravidade g= 10 m/s²)

Selecione uma alternativa A) (12,5 î + 20,0 ĵ) N B) 25,0 î N C) 10,0 ĵ N D) (5√3 î + 10,0 ĵ) N E) (12,5√3 î + 7,5 ĵ) N

Ver gabarito

Gabarito: E
