Questão 33 — Circuito RC — Regime Transitório (Física) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2014

Física Circuito RC — Regime Transitório

Diretoria de Ensino da Marinha (DEnsM) 2014 Superior

Marinha do Brasil · Oficial do Quadro Técnico do Corpo Auxiliar da Marinha — Física · Caderno Amarela

Gabarito disponível

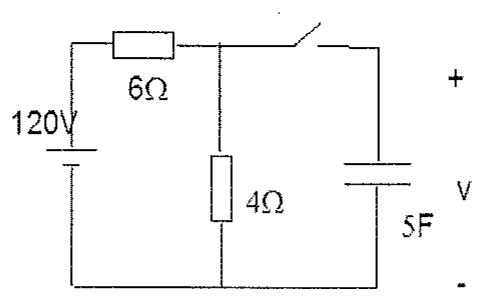

Analise a figura a seguir.

Fonte de 120 V em série com resistor de 6 Ω; resistor de 4 Ω em paralelo; chave aberta ligando um capacitor de 5 F, cuja tensão v tem polaridade indicada.

Fonte de 120 V em série com resistor de 6 Ω; resistor de 4 Ω em paralelo; chave aberta ligando um capacitor de 5 F, cuja tensão v tem polaridade indicada.

No circuito da figura acima, a chave se fecha no instante t=0s. Qual é a tensão v(t) no capacitor?

Selecione uma alternativa A) 48(1 - e^(-t/20))V B) 48(1 - e^(-t/12))V C) 72(1 - e^(-t/12))V D) 120(1 - e^(-t/20))V E) 120(1 - e^(-t/50))V

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-T/2014 (após recursos) — página 6
