Física Eletrostática — Associação de Capacitores

Escola de Especialistas de Aeronáutica (EEAR) Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica · Curso de Formação de Sargentos da Aeronáutica (CFS 2/2020) — Aeronavegantes e Não-Aeronavegantes · Caderno Código 21

Gabarito disponível

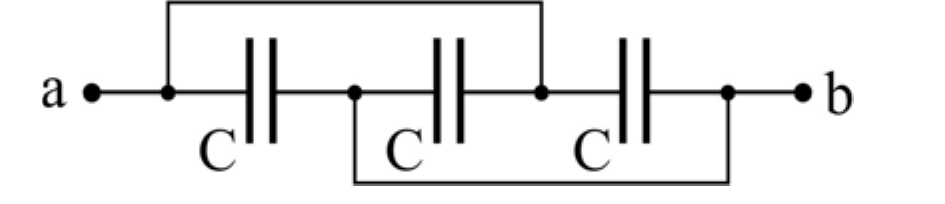

Determine o valor em µF da capacitância equivalente entre os pontos a e b da associação de capacitores abaixo:
Circuito entre os pontos a e b com três capacitores C dispostos em linha; um fio superior liga o terminal esquerdo do 1º capacitor ao nó entre o 2º e o 3º, e um fio inferior liga o nó entre o 1º e o 2º capacitor ao terminal direito do 3º.

Circuito entre os pontos a e b com três capacitores C dispostos em linha; um fio superior liga o terminal esquerdo do 1º capacitor ao nó entre o 2º e o 3º, e um fio inferior liga o nó entre o 1º e o 2º capacitor ao terminal direito do 3º.

Obs.: C = 30µF

Selecione uma alternativa A) 0 B) 10 C) 30 D) 90

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito Oficial — Código 21 — página 2
