Questão 58 — UML — Diagrama de Sequência (Engenharia de Software) — Exército Brasileiro — Escola de Formação Complementar do Exército (EsFCEx) 2020

Engenharia de Software UML — Diagrama de Sequência

2020

Exército Brasileiro — Escola de Formação Complementar do Exército (EsFCEx) · Oficial do Quadro Complementar do Exército — Área: Informática · Caderno Versão A

Gabarito disponível

Com base no Diagrama UML de sequência a seguir:

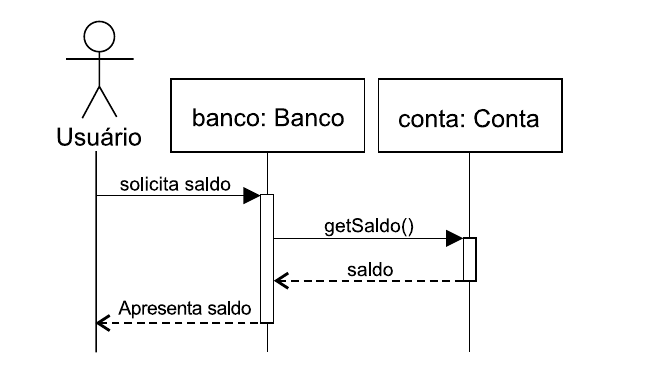

Diagrama de sequência UML com o ator Usuário e os objetos banco: Banco e conta: Conta. Usuário envia “solicita saldo” para banco (seta cheia); banco envia “getSaldo()” para conta (seta cheia); conta retorna “saldo” para banco (seta tracejada); banco retorna “Apresenta saldo” ao Usuário (seta tracejada). Banco e conta têm barras de ativação.

Diagrama de sequência UML com o ator Usuário e os objetos banco: Banco e conta: Conta. Usuário envia “solicita saldo” para banco (seta cheia); banco envia “getSaldo()” para conta (seta cheia); conta retorna “saldo” para banco (seta tracejada); banco retorna “Apresenta saldo” ao Usuário (seta tracejada). Banco e conta têm barras de ativação.

É correto afirmar que

Selecione uma alternativa A) a apresentação do saldo é um evento opcional. B) todas as mensagens enviadas entre os objetos são síncronas. C) o objeto “banco” deixa de existir após apresentar o saldo ao usuário. D) o objeto “conta” é criado no momento em que a mensagem getSaldo() é enviada. E) enquanto o saldo não é retornado pelo objeto “conta”, o objeto “banco” executa outras ações.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito — 008. Prova Objetiva — Informática — Versão A (página 22)
