Questão 33 — Válvulas Pneumáticas — Simbologia (Sistemas Hidráulicos e Pneumáticos) — Diretoria de Ensino da Marinha · Marinha do Brasil 2015

Sistemas Hidráulicos e Pneumáticos Válvulas Pneumáticas — Simbologia

Diretoria de Ensino da Marinha 2015 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA) — Ciências Náuticas (Área de Máquinas) · Caderno Amarela

Gabarito disponível

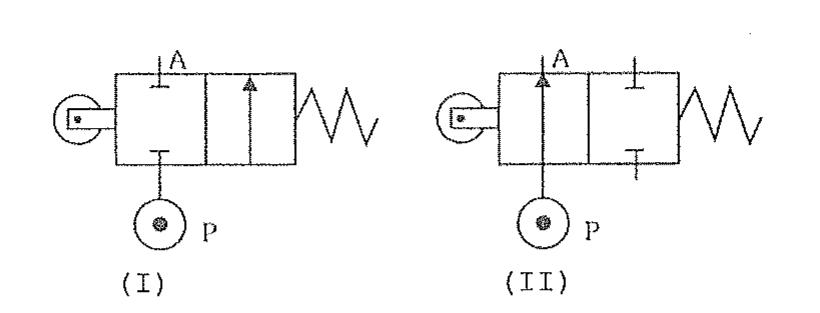

As figuras abaixo representam duas válvulas pneumáticas.

Dois símbolos de válvulas pneumáticas de duas posições, identificadas como (I) e (II), com acionamento por rolete à esquerda, retorno por mola à direita, via de pressão P embaixo e via de utilização A em cima.

Dois símbolos de válvulas pneumáticas de duas posições, identificadas como (I) e (II), com acionamento por rolete à esquerda, retorno por mola à direita, via de pressão P embaixo e via de utilização A em cima.

Assinale a opção que apresenta, respectivamente, a definição das válvulas I e II.

Selecione uma alternativa A) Válvula distribuidora normalmente aberta e válvula distribuidora normalmente fechada. B) Válvula retentora normalmente aberta e válvula distribuidora normalmente fechada. C) Válvula distribuidora normalmente aberta e válvula retentora normalmente fechada. D) Válvula retentora normalmente aberta e válvula retentora normalmente fechada. E) Válvula distribuidora normalmente fechada e válvula distribuidora normalmente aberta.
