Analise a figura abaixo.

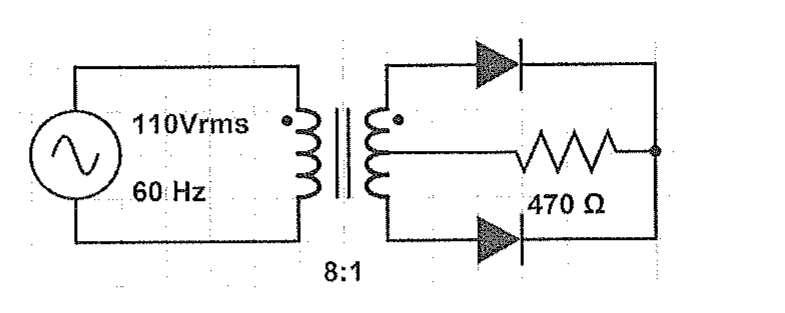

Circuito com fonte senoidal de 110Vrms e 60 Hz no primário de um transformador 8:1 com derivação central no secundário; dois diodos e um resistor de 470 Ω formam o retificador no secundário.

Circuito com fonte senoidal de 110Vrms e 60 Hz no primário de um transformador 8:1 com derivação central no secundário; dois diodos e um resistor de 470 Ω formam o retificador no secundário.

Considerando o circuito acima, assinale a opção que apresenta, respectivamente, a tensão de pico e a tensão eficaz do secundário.

Selecione uma alternativa A) 13,75 V e 19,45 V B) 18,45 V e 13,72 V C) 19,40 V e 13,00 V D) 19,45 V e 13,75 V E) 19,46 V e 19,45 V
