Questão 29 — Força Magnética sobre Condutor Retilíneo (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2020

Física Força Magnética sobre Condutor Retilíneo

EsPCEx 2020

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

Um fio condutor no trecho KLM, sendo KL = 8,0 m e LM = 6,0 m, está dobrado em ângulo reto e está ortogonalmente inserido em um campo magnético uniforme de intensidade B = 0,40 T. Este fio está conectado a um circuito resistivo que é composto por um gerador ideal de ddp (diferença de potencial) E = 40 V e resistências ôhmicas de R₁ = 8 Ω, R₂ = 12 Ω e R₃ = 24 Ω, conforme desenho abaixo. A intensidade da força resultante de origem magnética que atuará sobre o fio condutor no trecho KLM é:

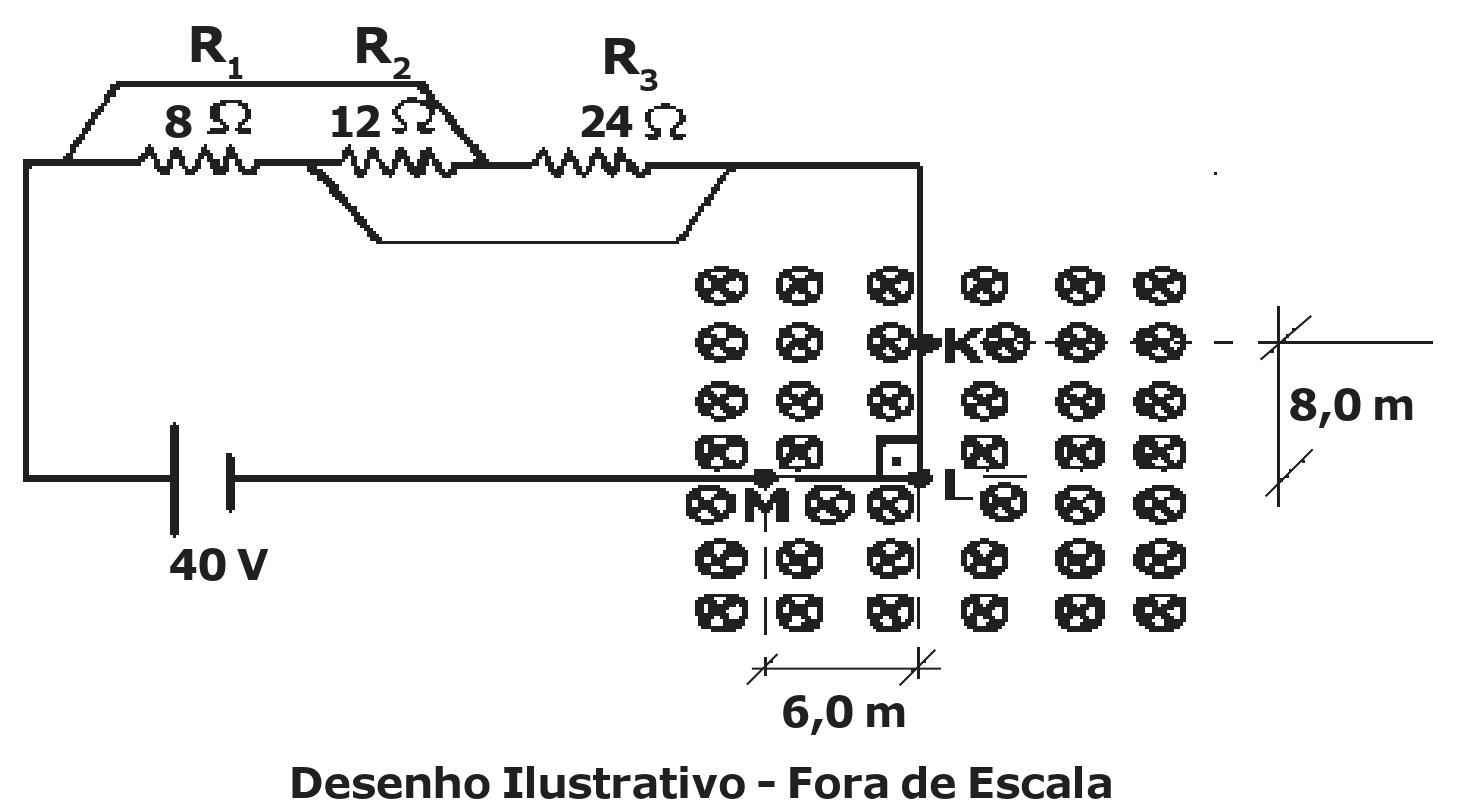

Desenho: gerador de 40 V ligado aos resistores R1 = 8 Ω, R2 = 12 Ω e R3 = 24 Ω e ao fio KLM, dobrado em ângulo reto em L (KL = 8,0 m vertical, LM = 6,0 m horizontal), imerso em campo magnético uniforme representado por símbolos de vetor entrando no plano. Desenho ilustrativo, fora de escala.

Desenho: gerador de 40 V ligado aos resistores R1 = 8 Ω, R2 = 12 Ω e R3 = 24 Ω e ao fio KLM, dobrado em ângulo reto em L (KL = 8,0 m vertical, LM = 6,0 m horizontal), imerso em campo magnético uniforme representado por símbolos de vetor entrando no plano. Desenho ilustrativo, fora de escala.
