Questão 30 — Circuitos Elétricos — Leis de Kirchhoff (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2020

Física Circuitos Elétricos — Leis de Kirchhoff

EsPCEx 2020

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

Considere o circuito elétrico ABCD abaixo, que é formado por 4 (quatro) resistores ôhmicos sendo R₁ = 0,5 Ω, R₂ = 1 Ω, R₃ = 2 Ω, R₄ = 4 Ω e 2 (dois) geradores ideais E₁ e E₂.
Sabendo que a diferença de potencial entre os terminais do resistor R₁ é zero, isto é, (VCD = 0) e que o valor da ddp (diferença de potencial) de E₂ = 4 V então a ddp de E₁ vale:

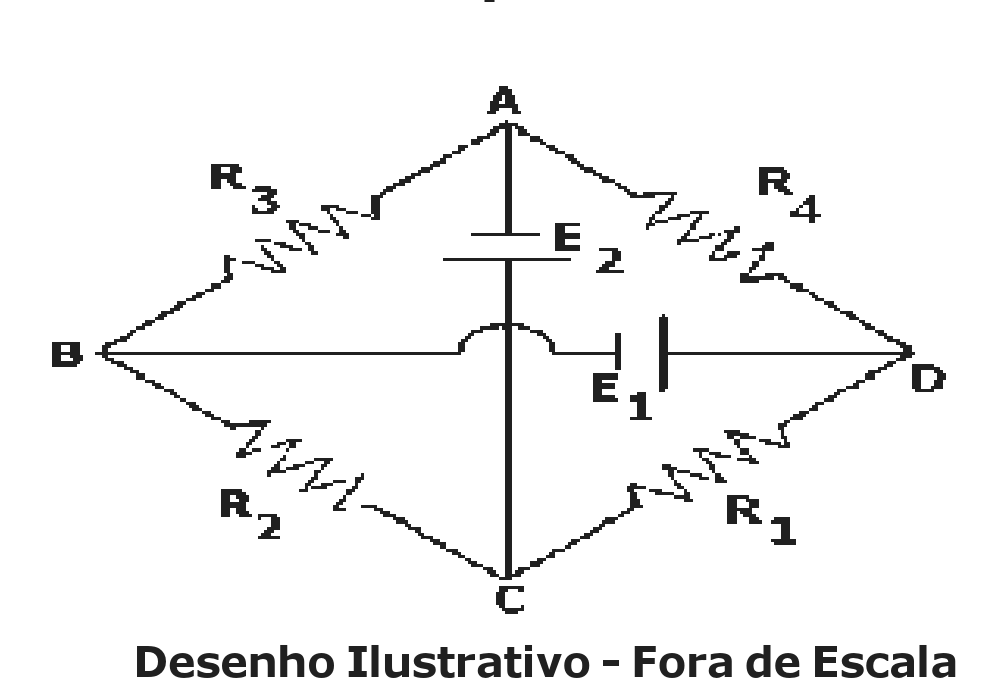

Desenho: circuito em losango com vértices A (topo), B (esquerda), C (base) e D (direita); R3 entre A e B, R4 entre A e D, R2 entre B e C, R1 entre C e D; gerador E2 no ramo vertical AC e gerador E1 no ramo horizontal BD, que cruza o ramo AC sem conexão. Desenho ilustrativo, fora de escala.

Desenho: circuito em losango com vértices A (topo), B (esquerda), C (base) e D (direita); R3 entre A e B, R4 entre A e D, R2 entre B e C, R1 entre C e D; gerador E2 no ramo vertical AC e gerador E1 no ramo horizontal BD, que cruza o ramo AC sem conexão. Desenho ilustrativo, fora de escala.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito Definitivo — 1º dia — Modelo A
