Questão 19 — Eletrodinâmica — Circuitos e Resistividade (Física) — Instituto Militar de Engenharia (IME) 2020

Física Eletrodinâmica — Circuitos e Resistividade

Instituto Militar de Engenharia (IME) 2020 Médio

Instituto Militar de Engenharia (IME) · Concurso de Formação e Graduação

Gabarito disponível

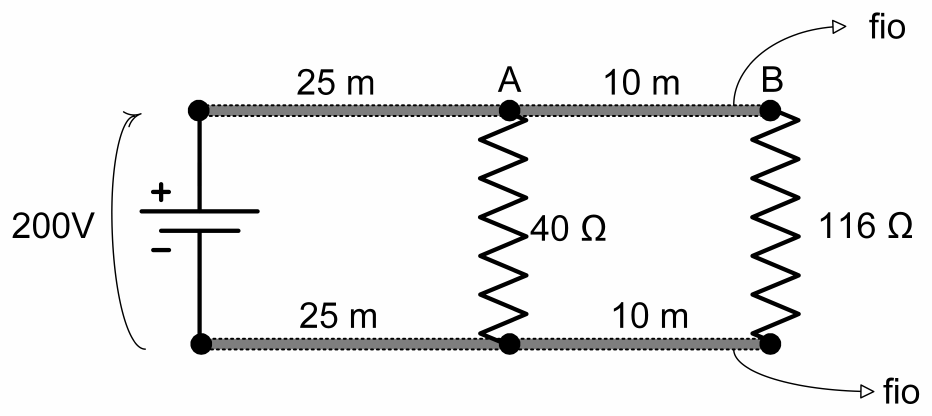

Circuito com fonte de 200 V; fios de 25 m até os pontos superior A e inferior, resistor de 40 Ω entre eles; fios de 10 m até o ponto B e ponto inferior, com resistor de 116 Ω; indicações de fio nos trechos.

O circuito mostrado acima, emprega um fio de 2 mm² de seção transversal e resistividade de 0,4 Ω mm²/m. A diferença de potencial (ddp) entre os pontos A e B, em volts, é:

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito definitivo da prova objetiva do IME — 11/10/2020
