Texto-base:
Nas questões de Física, quando necessário, use:
• massa atômica do hidrogênio: m_H = 1,67·10⁻²⁷ kg
• massa atômica do hélio: m_He = 6,65·10⁻²⁷ kg
• velocidade da luz no vácuo: c = 3·10⁸ m/s
• constante de Planck: h = 6·10⁻³⁴ J·s
• 1 eV = 1,6·10⁻¹⁹ J
• constante eletrostática do vácuo: k₀ = 9,0·10⁹ N·m²/C²
• aceleração da gravidade: g = 10 m/s²
• cos 30º = sen 60º = √3/2
• cos 60º = sen 30º = 1/2
• cos 45º = sen 45º = √2/2

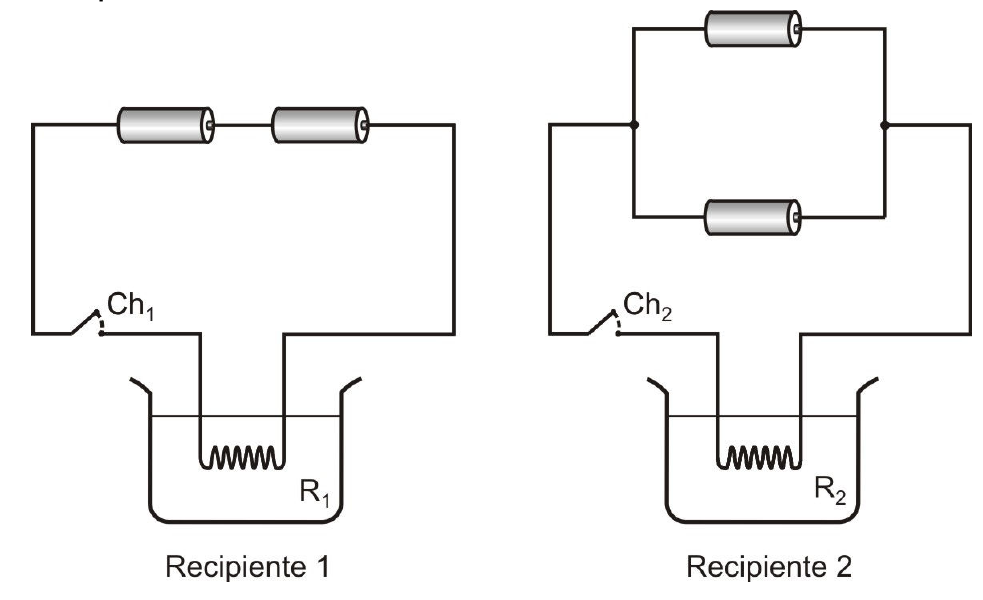

A figura abaixo ilustra dois resistores de imersão dentro de recipientes termicamente isolados e com capacidades térmicas desprezíveis, contendo as mesmas quantidades de água. Os resistores R₁ e R₂ estão ligados, respectivamente, a uma associação de geradores em série e em paralelo.
Os valores das resistências elétricas de R₁ e R₂ foram ajustados adequadamente de tal forma que cada associação de geradores transfere a máxima potência a cada um dos resistores.
Despreze a influência da temperatura na resistência elétrica e no calor específico da água e considere que todos os geradores apresentem a mesma fem e a mesma resistência interna.
Fecha-se simultaneamente as chaves Ch₁ e Ch₂ e, após 5 min, verifica-se que a variação de temperatura da água no recipiente 1 foi de 20 ºC. Nesse mesmo intervalo, a água no recipiente 2 apresenta uma variação de temperatura, em ºC, igual a
