Gabarito disponível
Texto-base:
Nas questões de Física, quando necessário, use:
• massa atômica do hidrogênio: m_H = 1,67·10⁻²⁷ kg
• massa atômica do hélio: m_He = 6,65·10⁻²⁷ kg
• velocidade da luz no vácuo: c = 3·10⁸ m/s
• constante de Planck: h = 6·10⁻³⁴ J·s
• 1 eV = 1,6·10⁻¹⁹ J
• constante eletrostática do vácuo: k₀ = 9,0·10⁹ N·m²/C²
• aceleração da gravidade: g = 10 m/s²
• cos 30º = sen 60º = √3/2
• cos 60º = sen 30º = 1/2
• cos 45º = sen 45º = √2/2

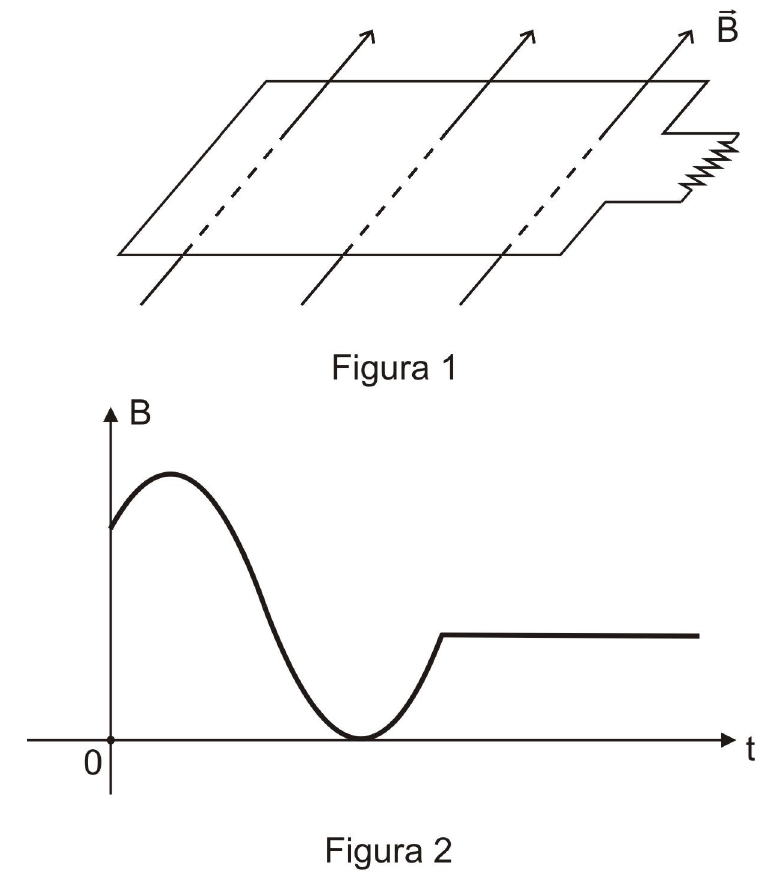

Considere um circuito ôhmico com capacitância e auto-indução desprezíveis. Através de uma superfície fixa delimitada por este circuito (Figura 1) aplica-se um campo magnético B⃗ cuja intensidade varia no tempo t de acordo com o gráfico mostrado na Figura 2.

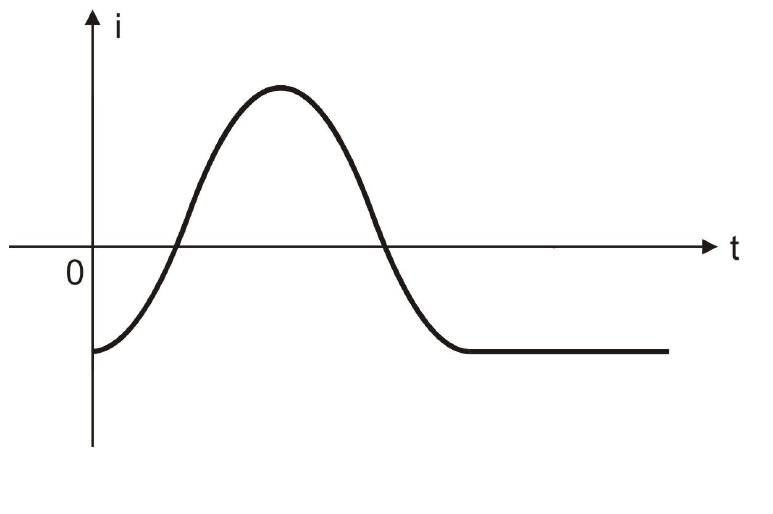

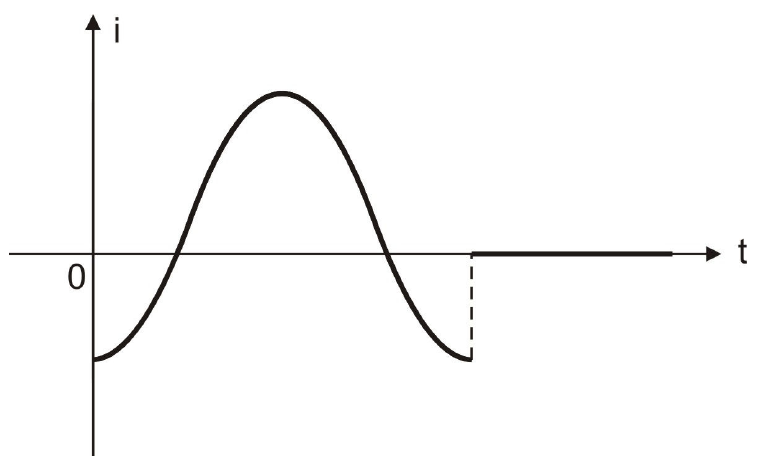

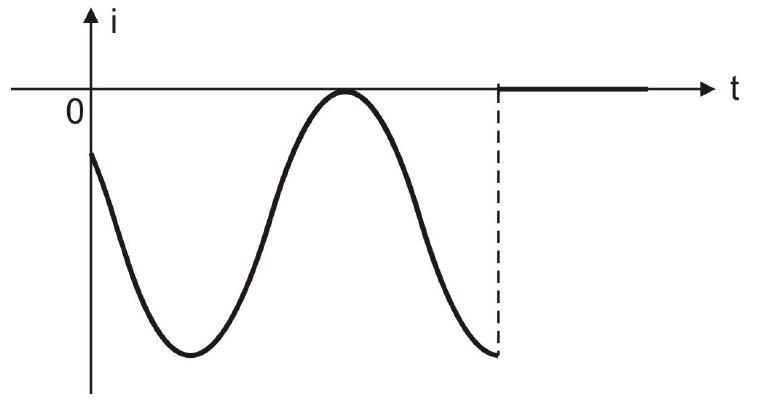

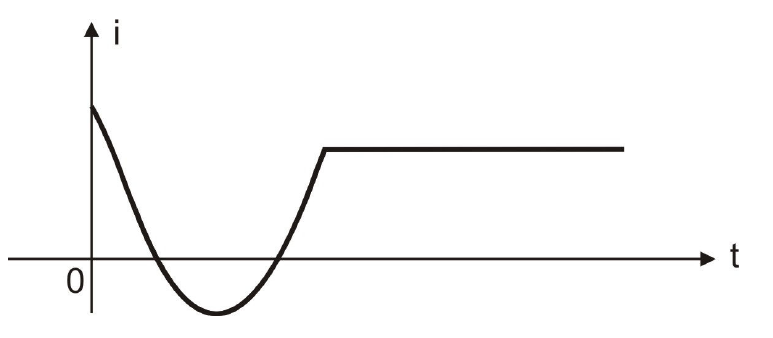

Nessas condições, a corrente induzida i no circuito esquematizado na Figura 1, em função do tempo t, é melhor representada pelo gráfico
