A figura 1 mostra um procedimento bastante comum em que, para recarregar a bateria de um veículo, ela é ligada a outra bateria. O circuito indicado na figura 2 é semelhante ao caso real, onde R₁ = R₂ = 2 Ω representam os cabos e os conectores utilizados para fazer a ligação.
Figura 1: ilustração de dois carros com os capôs abertos, frente a frente, com cabos ligando a bateria descarregada de um à bateria carregada do outro.

Figura 1: ilustração de dois carros com os capôs abertos, frente a frente, com cabos ligando a bateria descarregada de um à bateria carregada do outro.

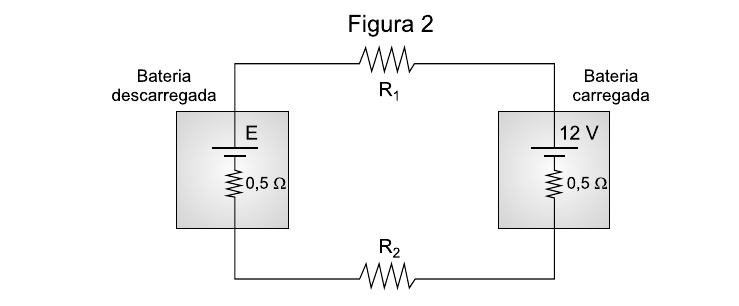

Figura 2: circuito em que a "Bateria descarregada" (força eletromotriz E, resistência interna 0,5 Ω) e a "Bateria carregada" (12 V, resistência interna 0,5 Ω) estão ligadas por dois resistores, R₁ no ramo superior e R₂ no ramo inferior.

Considerando que, nesse processo, a intensidade da corrente elétrica que circula pelo circuito é de 0,8 A, a força eletromotriz (E) da bateria que está sendo recarregada é de
